Une étude récente menée par l'équipe du professeur Yao Xiao à l'Université de Wenzhou révèle comment la reconstruction de surface intégrée à l'ingénierie des défauts massifs peut surmonter plusieurs limitations de stabilité de longue date des cathodes en oxyde stratifié de Na.
En utilisant une combinaison de calculs théoriques, de spectroscopie d'absorption des rayons X par rayonnement synchrotron, de diffusion inélastique résonante des rayons X, de microscopie électronique à transmission à balayage corrigée des aberrations sphériques, de spectrométrie de masse électrochimique operando et de microscopie électronique à balayage, les chercheurs ont démontré que la régulation des défauts massifs induite par l'Y et une couche de surface reconstruite robuste peuvent fonctionner ensemble pour stabiliser la chimie à la fois massive et interfaciale.
La stratégie supprime l'oxydation excessive de l'oxygène du réseau et la formation de dimères O-O, améliore le transport des ions Na, réduit la dissolution des métaux de transition, soulage la contrainte du réseau et améliore la réversibilité de l'oxydoréduction de l'oxygène. Le résultat est une amélioration significative de la cinétique de réaction, de la stabilité du cyclage et des performances électrochimiques dans les cathodes en oxyde stratifié de Na à haute tension.
Les travaux, intitulés « Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes », ont été publiés dans Advanced Materials en 2026.
Pourquoi les cathodes en oxyde stratifié de Na ont besoin d'une meilleure stabilisation
Les doubles objectifs de réduction des coûts et de prolongation de la durée de vie continuent de stimuler le développement des systèmes de stockage d'énergie.
Les batteries sodium-ion attirent une attention croissante car les ressources en sodium sont abondantes et relativement peu coûteuses. Leur mécanisme de fonctionnement est également similaire à celui des batteries lithium-ion, ce qui en fait une voie prometteuse pour le stockage d'énergie à grande échelle.
Parmi les matériaux de cathode candidats, les oxydes stratifiés de métaux de transition avec la formule générale O3-type NaTMO2 sont particulièrement attrayants en raison de leur capacité théorique relativement élevée, de leur synthèse simple et de leur densité apparente relativement élevée.
Cependant, une désodiation profonde à haute tension introduit une série de problèmes structurels et interfaciaux.
Ceux-ci peuvent inclure des transitions de phase, la migration des métaux de transition, la perte d'oxygène du réseau et des réactions secondaires interfaciales. Ensemble, ces processus peuvent entraîner un effondrement structurel, une baisse de capacité, une fissuration des particules et une pulvérisation.
Les stratégies conventionnelles telles que le revêtement de surface, le dopage massif et la régulation des lacunes d'oxygène peuvent améliorer certains aspects du comportement massif, superficiel ou interfacial, mais il reste difficile d'optimiser simultanément les trois.
Pour relever ces défis, l'équipe du professeur Yao Xiao à l'Université de Wenzhou a mené une enquête approfondie en utilisant la microscopie électronique à balayage CIQTEK dans le cadre du flux de travail de caractérisation multi-échelle. Avec O3-NaNi1/3Fe1/3Mn1/3O2 comme cathode modèle, les chercheurs ont développé une stratégie d'ingénierie des défauts massifs intégrée à la reconstruction de surface pour réguler simultanément la stabilité massive, superficielle et interfaciale.
En introduisant une quantité appropriée d'Y dans le matériau, les chercheurs ont régulé la structure électronique locale et la chimie des défauts.
Le fort effet de couplage Y-O-TM, associé à la compensation de charge liée aux lacunes d'oxygène, module la structure électronique de l'orbitale O 2p et supprime l'oxydation excessive de l'oxygène du réseau ainsi que la formation de dimères O-O causée par la localisation de la charge.
Dans le même temps, la phase de surface reconstruite améliore non seulement le transport des ions Na interfaciale, mais fournit également une barrière mécaniquement robuste qui aide à supprimer les réactions secondaires interfaciales et la dissolution des métaux de transition.
En conséquence, la réversibilité redox de l'oxygène et la stabilité de la coordination locale sont considérablement améliorées, ce qui conduit à une meilleure cinétique électrochimique et à une meilleure efficacité de transfert de charge.
L'équipe de recherche a étayé ces conclusions à l'aide de calculs théoriques, de spectroscopie d'absorption des rayons X sur synchrotron, de diffusion inélastique résonante des rayons X, de microscopie électronique à transmission par balayage corrigée des aberrations sphériques, de spectrométrie de masse électrochimique operando et d'autres méthodes de caractérisation avancées. La microscopie électronique à balayage CIQTEK a également été utilisée pour fournir des preuves morphologiques importantes étayant l'analyse structurelle.

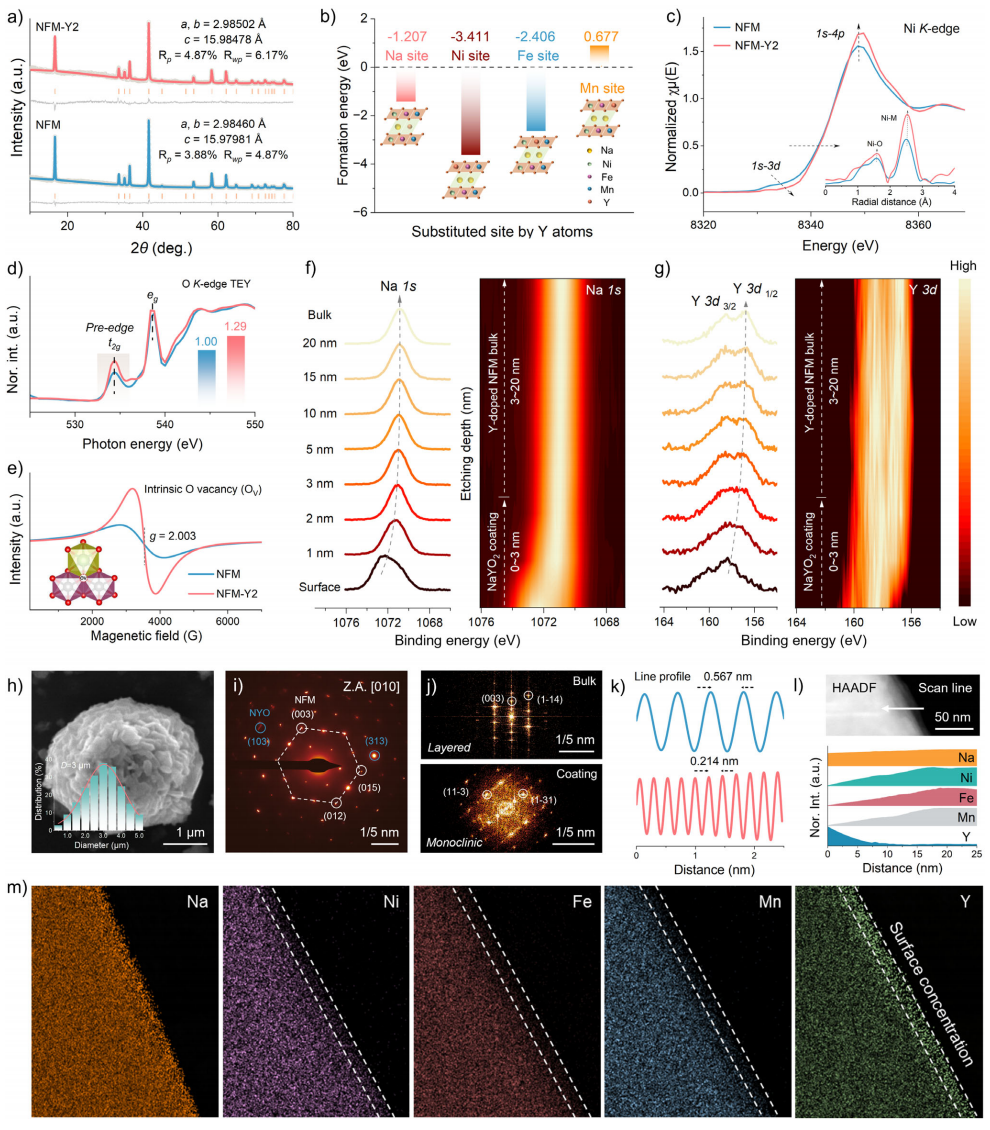

Figure 1. Caractérisation structurelle et compositionnelle des cathodes en oxyde stratifié de Na vierges et modifiées à l'Y.
Caractérisation structurelle et compositionnelle
Le premier groupe de résultats examine la structure cristalline, les états électroniques, la distribution élémentaire et la morphologie multi-échelle des matériaux vierges et modifiés.
La diffraction des rayons X sur poudre et l'affinement de Rietveld montrent que l'échantillon modifié conserve la structure stratifiée hexagonale O3, avec seulement de faibles caractéristiques de diffraction associées à la modification contenant de l'Y.
Les paramètres de réseau légèrement élargis indiquent que la modification produit un effet structurel mesurable sans détruire la structure stratifiée globale.
La spectroscopie d'absorption des rayons X au seuil K du Ni et les mesures de structure fine d'absorption des rayons X étendue transformées par Fourier démontrent en outre que la modification modifie l'environnement de coordination local moyen tout en améliorant la stabilité de la structure octaédrique NiO6.
La spectroscopie d'absorption des rayons X mous au seuil K de l'O, associée aux mesures de résonance paramagnétique électronique, confirme une concentration accrue de lacunes d'oxygène dans le matériau modifié.
La spectroscopie photoélectronique X dure résolue en profondeur révèle en outre la variation des états chimiques du Na et de l'Y de la surface vers le cœur.
Les résultats confirment la présence d'un environnement de coordination contenant de l'Y et indiquent que l'Y participe à une structure de coordination Y-O-TM locale.
La microscopie électronique à balayage montre que la cathode modifiée conserve une morphologie de particules secondaires sphériques.
La diffraction électronique sur aire sélectionnée et la microscopie électronique à haute résolution révèlent en outre que l'échantillon modifié contient une couche de reconstruction de surface tout en préservant la phase stratifiée du cœur.
La cartographie élémentaire montre une distribution relativement uniforme du Ni, du Fe et du Mn dans les particules, tandis que l'Y est enrichi près de la surface avec un gradient vers l'intérieur.
Ensemble, ces observations confirment une modification réussie à la fois dans les régions du cœur et de la surface.

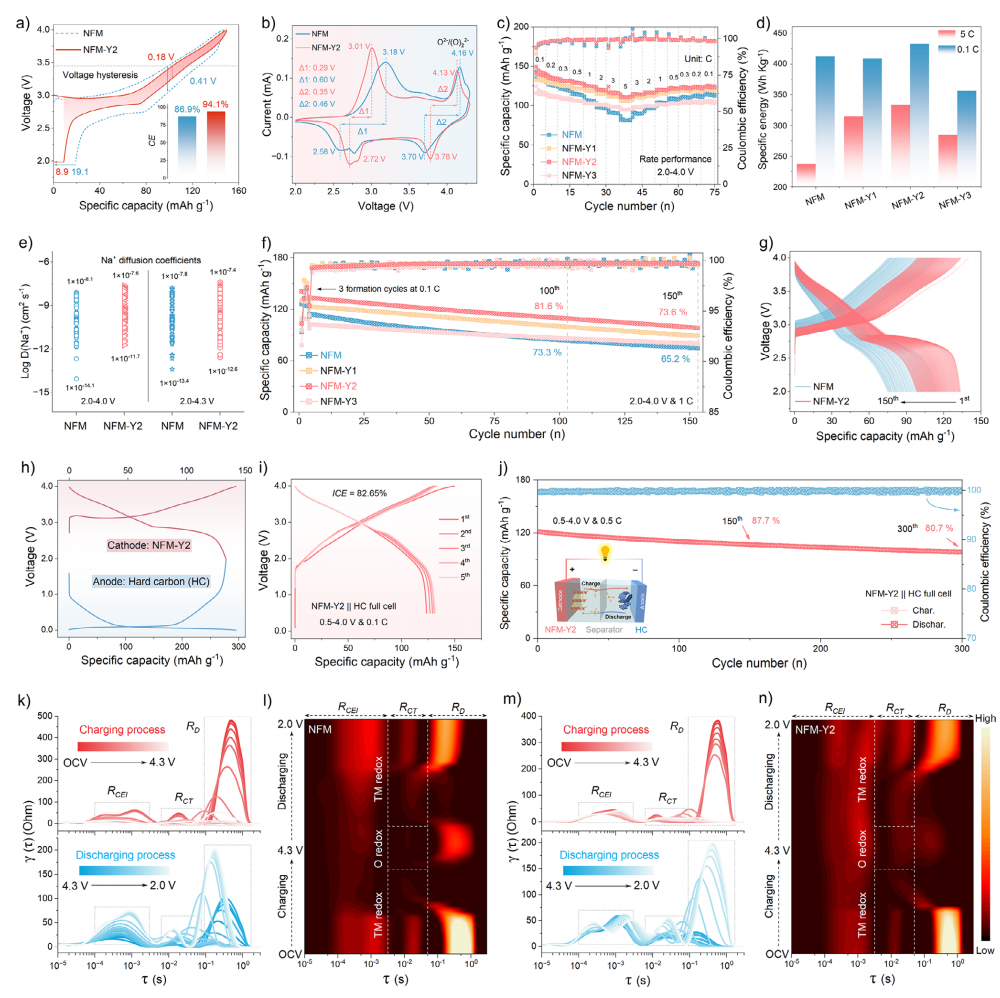

Figure 2. Performance électrochimique et comportement cinétique des cathodes en oxyde stratifié de Na vierges et modifiées à l'Y.
Performance électrochimique et cinétique de réaction
Les données électrochimiques démontrent un avantage clair en termes de performance pour la cathode modifiée.
Les courbes de charge-décharge galvanostatiques à 0,1 C montrent que le matériau vierge présente une hystérésis de tension prononcée et une efficacité coulombique initiale relativement faible.
En revanche, l'échantillon modifié présente une hystérésis de charge-décharge plus faible et une efficacité coulombique initiale d'environ 94,1%, ce qui indique une meilleure réversibilité de la réaction.
L'analyse de la capacité différentielle montre en outre que l'échantillon modifié présente des séparations de pics d'oxydoréduction plus faibles.
Cela indique une meilleure réversibilité redox et une cinétique électrochimique plus rapide.
Les mesures de performance de débit de 2,0 à 4,0 V montrent que le matériau modifié maintient une capacité de décharge plus élevée à différentes densités de courant.
Même à des régimes élevés, la cathode modifiée à l'Y conserve un avantage de capacité net par rapport au matériau vierge.
Les coefficients de diffusion des ions Na calculés indiquent que l'échantillon modifié présente une amélioration d'environ un à deux ordres de grandeur de la capacité de diffusion des ions sodium.
Les tests de cyclage à long terme montrent également que la cathode modifiée maintient une meilleure rétention de capacité, une meilleure efficacité énergétique et un profil de tension plus stable.
La cathode modifiée a été associée à une anode en carbone dur pour évaluer son potentiel pratique dans une configuration de cellule complète.
Les résultats de la cellule complète confirment un comportement de charge-décharge stable et une performance de cyclage étendue.
La spectroscopie d'impédance électrochimique operando résout l'impédance totale en contributions provenant de l'interface cathode-électrolyte, de la résistance de transfert de charge et de la résistance de diffusion dans le cœur.
Comparée au matériau vierge, la cathode modifiée présente des valeurs d'impédance plus faibles et plus stables pendant le cyclage. Cela indique des améliorations substantielles de la stabilité interfaciale et du transport des ions Na.

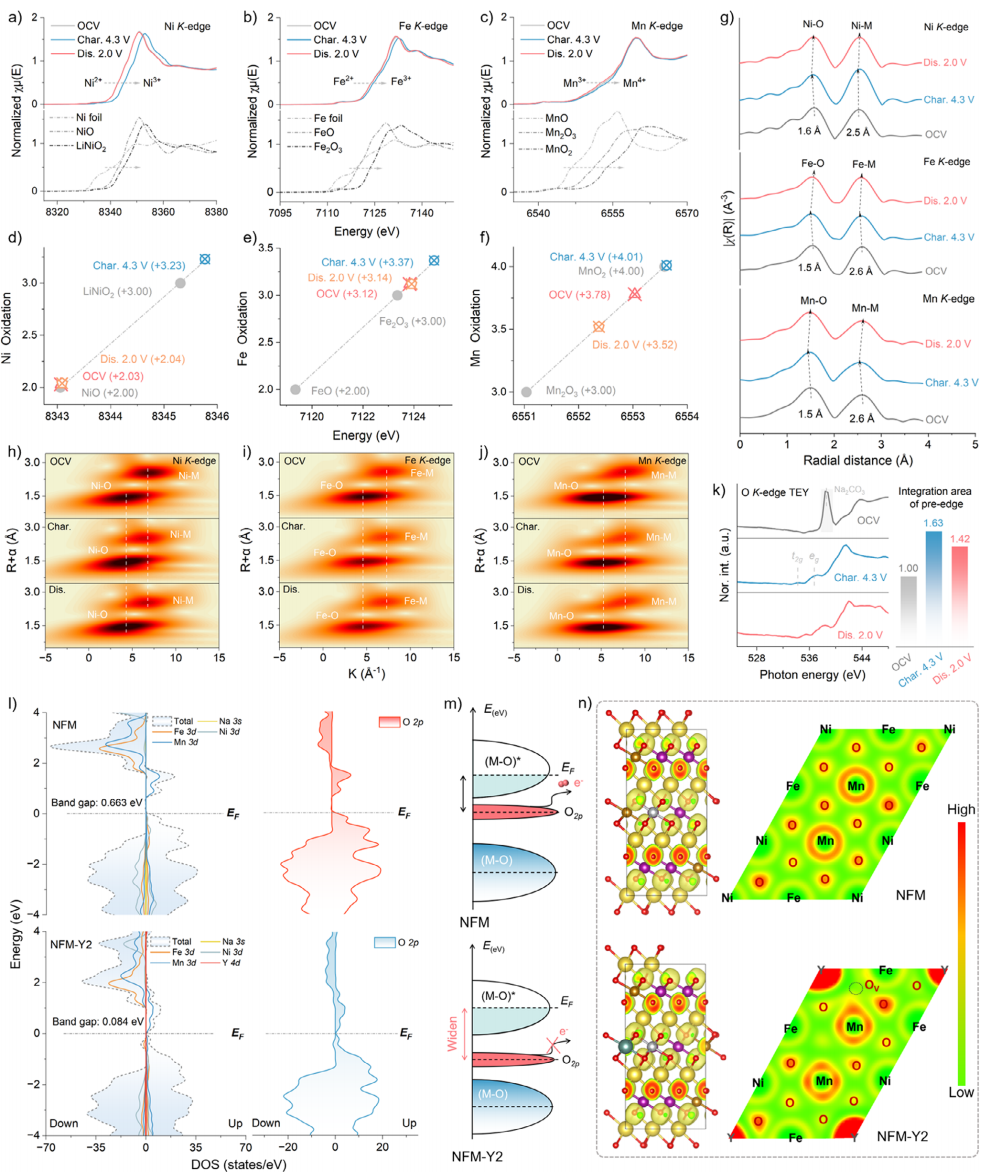

Figure 3. Mécanisme de compensation de charge et évolution de la structure électronique au cours du cyclage électrochimique.
Compensation de charge et évolution de la structure électronique
Pour comprendre pourquoi la cathode modifiée présente un comportement électrochimique amélioré, les chercheurs ont étudié la compensation de charge et l'évolution de la structure électronique en utilisant la spectroscopie d'émission de rayons X non résonante, les calculs de densité d'états et l'analyse de localisation électronique.
La spectroscopie d'absorption des rayons X au seuil K du Ni, du Fe et du Mn, collectée à différents états de charge, donne un aperçu du processus redox des métaux de transition.
L'analyse montre que Ni2+/Ni3+/Ni4+ agit comme le principal centre de compensation de charge des métaux de transition pendant la charge et la décharge.
Le Fe et le Mn participent également à la redistribution de charge liée au redox de l'oxygène.
Il est important de noter que ces changements restent réversibles après la décharge.
Les résultats EXAFS transformés par Fourier au seuil K du Ni, du Fe et du Mn, ainsi que les cartes de transformée en ondelettes, indiquent que les octaèdres TMO6 subissent une contraction et une expansion réversibles pendant le cyclage sans effondrement structurel permanent.
Les mesures d'absorption des rayons X mous au seuil K de l'O à différents états de charge démontrent en outre la participation réversible de l'oxygène du réseau à la compensation de charge.
Les calculs de densité d'états projetée montrent que les états 4d de Y élargissent la bande passante électronique et améliorent la conductivité électronique.
Dans le même temps, l'incorporation de Y régule la structure électronique 2p de l'O.
Les comparaisons de la thermodynamique redox de l'oxygène calculée montrent une différence nette entre les matériaux vierges et modifiés.
Les cartes de la fonction de localisation électronique indiquent en outre une densité électronique accrue autour des atomes d'oxygène et une localisation électronique réduite après l'incorporation de Y. Ces effets renforcent l'ancrage de l'oxygène du réseau et aident à supprimer l'oxydation irréversible de l'oxygène.
【

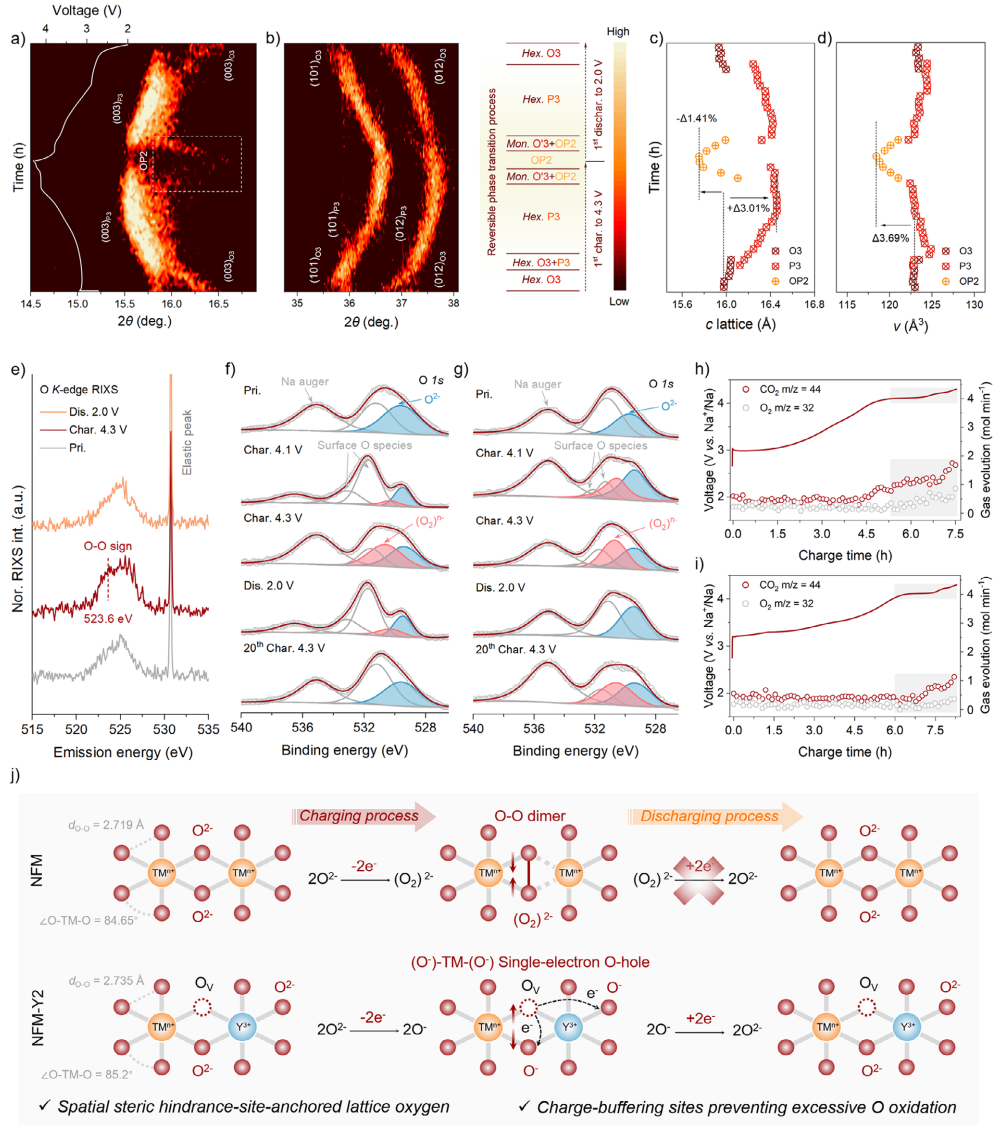

Figure 4. Évolution du réseau et mécanisme redox anionique de l'oxygène pendant la charge et la décharge.
Évolution du réseau et redox réversible de l'oxygène
La diffraction des rayons X operando, la diffusion inélastique résonante de rayons X, la spectroscopie photoélectronique X et la spectrométrie de masse électrochimique différentielle operando ont été utilisées pour révéler davantage l'évolution de la phase et la réversibilité du redox anionique de l'oxygène.
La diffraction des rayons X operando collectée au cours du premier cycle de charge-décharge montre une voie d'évolution de phase plus réversible pour la cathode modifiée.
La variation simultanée des paramètres de réseau de l'axe c et du volume de la maille élémentaire montre également que le matériau modifié subit une expansion de réseau et un changement de volume nettement moindres pendant le cyclage.
Cette réduction de la fluctuation structurelle aide à soulager la contrainte du réseau induite par le cyclage.
Les résultats RIXS au seuil K de l'O non résonant collectés pendant la charge à 4,3 V montrent que seul un signal d'oxygène oxydé réversible est généré.
Aucun dégagement irréversible évident de O2 n'est observé.
Après la décharge, la caractéristique de l'oxygène oxydé disparaît, ce qui confirme la réversibilité du processus redox de l'oxygène.
Le matériau vierge se comporte différemment.
Après la décharge, des signaux irréversibles liés au peroxyde subsistent et deviennent progressivement plus prononcés avec le cyclage.
Le matériau modifié, en revanche, montre une disparition réversible des espèces d'oxygène oxydé et maintient une activité redox de l'oxygène même après un cyclage prolongé.
La spectrométrie de masse électrochimique différentielle operando fournit des preuves supplémentaires.
Le matériau vierge libère une quantité importante de CO2 et O2 dans la région à haute tension.
Le dégagement gazeux de la cathode modifiée est clairement supprimé.
Le mécanisme proposé est que le matériau vierge accumule plus facilement des dimères O-O irréversibles, entraînant finalement une perte d'oxygène permanente.
En revanche, le matériau modifié s'appuie sur la compensation de charge provenant des lacunes d'oxygène et sur les effets stériques et électroniques introduits par Y pour générer des lacunes d'oxygène électroniques plus réversibles. Cet environnement structurel supprime la formation de dimères d'oxygène de type peroxyde irréversibles.

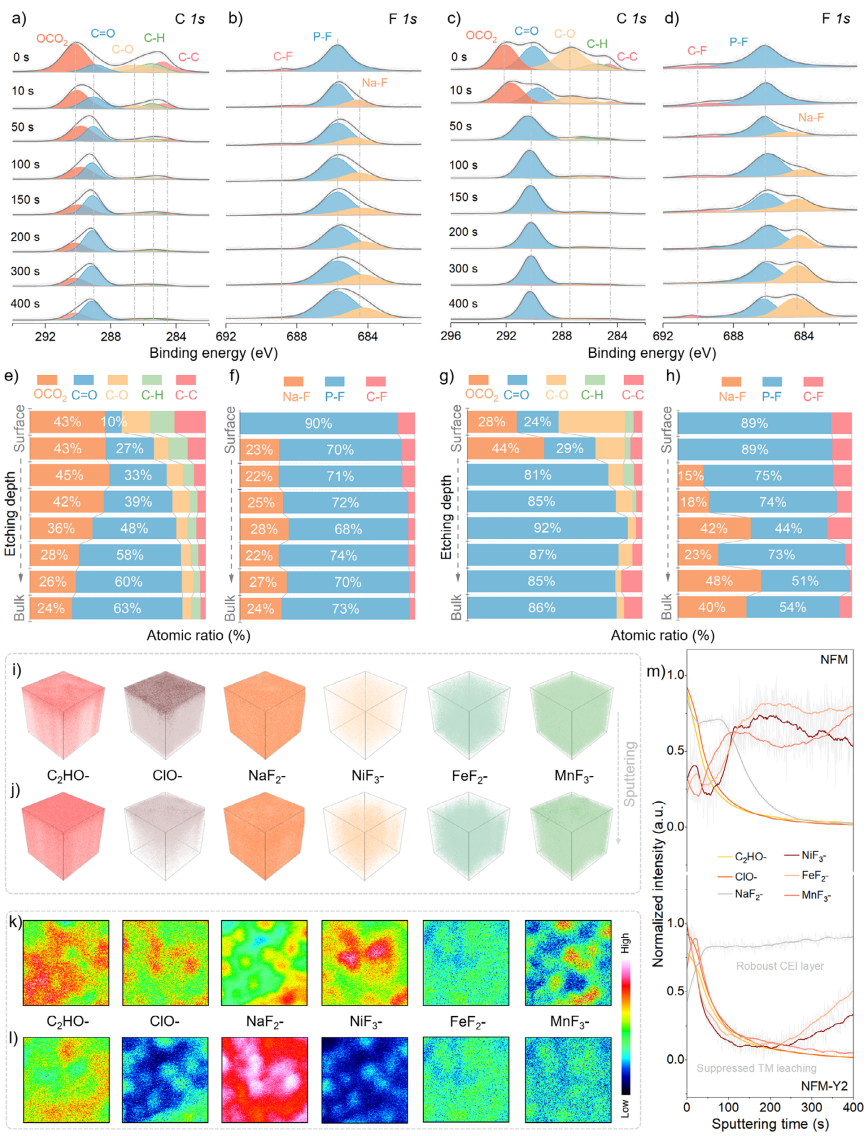

Figure 5. Évolution du film interfacial et analyse des réactions secondaires des cathodes vierges et modifiées.
Évolution du film interfacial et suppression des réactions secondaires
L'étude a également examiné l'interface cathode-électrolyte en utilisant la spectroscopie photoélectronique X résolue en profondeur et la spectrométrie de masse à ions secondaires à temps de vol.
Après cyclage, la cathode vierge développe une interphase relativement épaisse et instable.
La surface contient une forte proportion de produits de décomposition d'électrolyte organiques et inorganiques.
Ces espèces pénètrent progressivement vers l'intérieur des particules, indiquant des réactions secondaires interfaciales étendues.
En revanche, la cathode modifiée développe une couche interfaciale plus fine et plus uniforme riche en NaF.
Cette interface plus stable aide à supprimer la décomposition de l'électrolyte et la dissolution des métaux de transition.
La spectrométrie de masse à ions secondaires à temps de vol tridimensionnelle et les cartes chimiques bidimensionnelles montrent en outre que le matériau vierge accumule de plus grandes quantités de produits de décomposition d'électrolyte et d'espèces de métaux de transition dissoutes.
Certaines de ces espèces migrent vers l'intérieur de la particule.
La cathode modifiée montre des signaux nettement plus faibles provenant de ces produits indésirables. Le résultat démontre que la surface reconstruite améliore considérablement la stabilité chimique interfaciale.

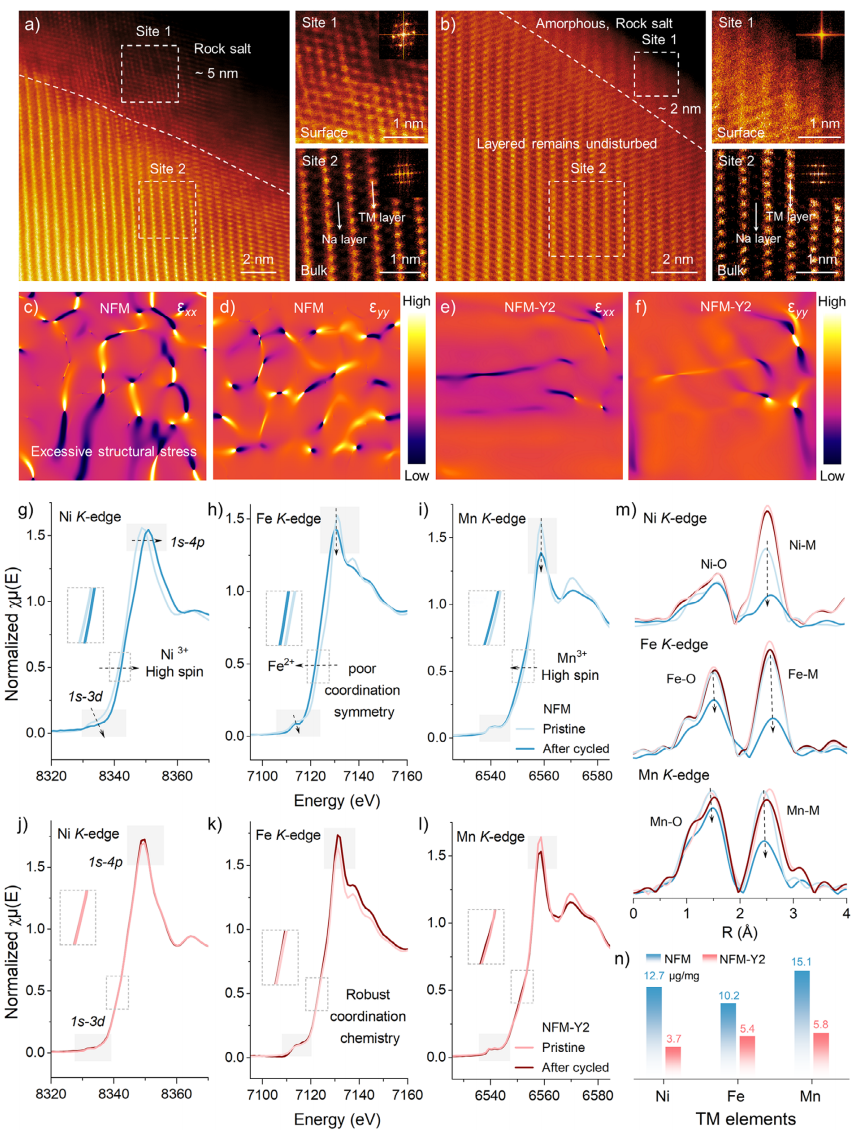

Figure 6. Évolution structurelle, déformation du réseau et coordination des métaux de transition après un cyclage à long terme.
Évolution structurelle après un cyclage à long terme
La dernière partie de l'étude se concentre sur la façon dont les matériaux vierges et modifiés évoluent après un cyclage prolongé.
La microscopie électronique en transmission corrigée des aberrations sphériques, l'analyse de phase géométrique, la spectroscopie d'absorption des rayons X synchrotron et la spectroscopie liée au couplage électronique ont été utilisées pour sonder les changements de l'échelle atomique à l'échelle particulaire.
Après 150 cycles, la cathode vierge développe une couche de reconstruction de surface de type sel gemme d'environ 5 nm d'épaisseur.
Un grand nombre de dislocations et une distorsion prononcée du réseau sont également observées à l'intérieur des particules.
La cathode modifiée, cependant, ne développe qu'une couche de surface amorphe d'environ 2 nm.
Plus important encore, la structure en couches reste hautement ordonnée.
L'analyse de phase géométrique révèle une déformation du réseau forte et hautement anisotrope dans la cathode vierge.
La contrainte est concentrée près des joints de grains.
La cathode modifiée montre une distribution de déformation beaucoup plus uniforme et une intensité de déformation globale nettement plus faible.
Les mesures d'absorption des rayons X synchrotron collectées avant et après le cyclage montrent des changements de valence irréversibles des métaux de transition et une rupture de la symétrie de coordination dans la cathode vierge.
En revanche, le matériau modifié montre très peu de changement dans la forme ou la position énergétique des spectres d'absorption.
L'analyse de la structure fine d'absorption des rayons X étendue transformée de Fourier confirme en outre que le TMO6la coordination octaédrique reste intacte dans la cathode modifiée.
La quantification des métaux de transition dissous dans l'électrolyte montre également une dissolution nettement plus faible de Ni, Fe et Mn à partir du matériau modifié. Ces résultats démontrent une amélioration substantielle de la stabilité interfaciale et structurelle.
Une stratégie multiniveau au-delà de la modification chimique conventionnelle
Cette étude présente une stratégie coordonnée basée sur la reconstruction de surface et l'ingénierie des défauts massifs pour surmonter les multiples limitations des cathodes en oxyde stratifié de Na.
Contrairement aux approches conventionnelles qui reposent principalement sur une méthode de modification chimique unique, la stratégie régule simultanément le volume, la surface et l'interface.
Les résultats expérimentaux et théoriques combinés révèlent trois mécanismes de stabilisation clés.
Premièrement, une couche de surface reconstruite plus fortement liée améliore la stabilité interfaciale et supprime la décomposition de l'électrolyte ainsi que la dissolution des métaux de transition.
Deuxièmement, l'incorporation de Y et l'ingénierie des lacunes d'oxygène régulent la coordination locale et la structure électronique O 2p, permettant une voie redox de l'oxygène plus réversible tout en supprimant la formation irréversible de dimères O-O.
Troisièmement, la structure modifiée améliore le transport des ions Na, réduit la contrainte du réseau et stabilise l'environnement de coordination des métaux de transition lors de cycles prolongés.
Ensemble, ces effets améliorent considérablement la réversibilité redox de l'oxygène, la cinétique de diffusion des ions Na, la cinétique de réaction électrochimique et la stabilité structurelle à long terme.
La cathode en oxyde stratifié de Na résultante présente une combinaison solide de performances électrochimiques et de cinétique de réaction rapide, soulignant son potentiel pour des batteries sodium-ion haute tension pratiques.
Plus largement, l'étude établit un nouveau cadre de conception pour les cathodes en oxyde stratifié de nouvelle génération qui combine la reconstruction de surface, l'ingénierie des défauts de réseau et la régulation interfaciale plutôt que de s'appuyer sur des stratégies de modification chimique isolées.
Référence
Z.-C. Jian, M. Yang, R. Li, et al.
« Surface Reconstruction-Integrated Bulk Defect Engineering Beyond Conventional Chemical Modulation for Na-Layered Oxide Cathodes. »
Advanced Materials (2026) : e74313.
DOI: 10.1002/adma.74313
