Temps de séjour 10 ns/pixel, vitesse d'acquisition d'imagerie maximale 2*100 M pixel/s
Microscope électronique à balayage à grande vitesse pour l'imagerie à grande échelle de échantillons de grand volume

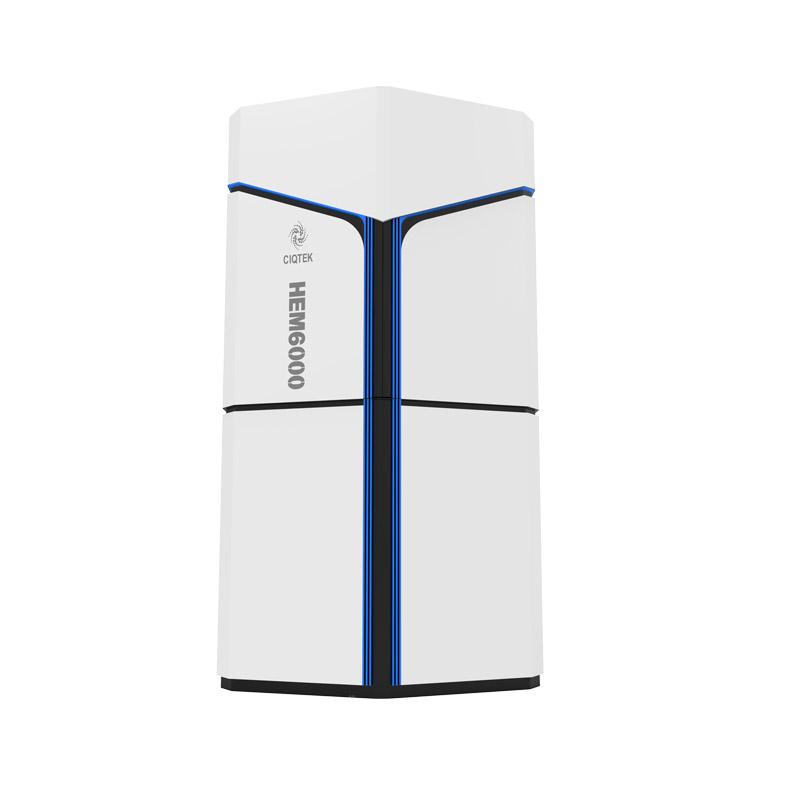

CIQTEK HEM6000 intègre des technologies telles que le canon à électrons à courant large et à haute luminosité, le système de déviation du faisceau d'électrons à grande vitesse, la décélération de l'étage d'échantillonnage à haute tension, l'axe optique dynamique et l'objectif combiné électromagnétique et électrostatique à immersion. pour obtenir une acquisition d'images à grande vitesse tout en garantissant une résolution à l'échelle nanométrique.
Le processus de fonctionnement automatisé est conçu pour des applications telles qu'un flux de travail d'imagerie haute résolution sur de grandes surfaces plus efficace et plus intelligent. La vitesse d'imagerie peut atteindre 5 fois plus rapide qu'un microscope électronique à balayage à émission de champ conventionnel (FESEM).
Temps de séjour 10 ns/pixel, vitesse d'acquisition d'imagerie maximale 2*100 M pixel/s
HEM6000-Semi | HEM6000-Bio | HEM6000-Lit |
Basse tension et haute résolution | Basse tension et haute résolution | Fonctionnement simplifié |
Grand champ de vision | Divers algorithmes automatisés pour le domaine biologique | Options de sélection abondantes |
Algorithmes spécialement optimisés pour un alignement facile des échantillons très répétitifs | Détecteur ESB optimisé pour les applications biologiques | Flux de travail automatisé à grande vitesse |
Déviation électrostatique en cinq étapes | Système de reconstruction biologique 3D |
Spécifications du microscope SEM haute vitesse CIQTEK HEM6000 | HEM6000-Semi | HEM6000-Bio | HEM6000-Lite | |
Optique électronique | Résolution | 1,5 nm à 1 kV SE | 1,8 nm à 1 kV ESB | 1,5 nm à 15 kV ESB |
Tension d'accélération | 0,1 kv ~ 6 kV (mode décélération) | 6 kV ~ 30 kV (mode sans décélération) | 6kV~30kV | |
Grossissement | 66~1 000 000x | |||
Pistolet à électrons | Pistolet à électrons à émission de champ Schottky haute luminosité | |||
Type d'objectif | Lentille d'objectif combinée électromagnétique et électrostatique à immersion | |||
Déflecteur électrostatique | Cinq étapes | Quatre étapes | Quatre étapes | |
Système de chargement d'échantillons | Système de vide | Système de vide entièrement automatique sans huile | ||
Surveillance des échantillons | Caméra de surveillance de la chambre principale horizontale ; caméra de surveillance à chambre de sas à échange d'échantillons vertical | |||
Taille maximale de l'échantillon | 4 pouces de diamètre | |||
Type de stade d'échantillon | Plateforme d'échantillon motorisée à 3 axes (*plateau d'échantillon à entraînement piézoélectrique en option) | |||
Sonde de déplacement de scène de spécimen | X, Y : 110 mm ; Z : 16 mm | |||
Répétabilité du stade de l'échantillon | Xï¼±0,6 μmï¼Yï¼±0,3 μm | |||
Échange d'échantillons | Entièrement automatique | |||
Durée d'échange des échantillons | <15 minutes | |||
Nettoyage de la chambre du sas | Système de nettoyage au plasma entièrement automatique | |||
Acquisition et traitement d'images | Temps de séjour | 10 ns/pixel | ||
Vitesse d'acquisition | 2*100 Mpixel/s | |||
Taille de l'image | 16K*16K | |||
Détecteur et accessoires | Détecteur d'électrons rétrodiffusés rétractable à faible angle | Facultatif | Aucun | Norme |
Détecteur d'électrons rétrodiffusés à faible angle, monté en bas | Facultatif | Norme | Aucun | |
Détecteur d'électrons global dans la colonne | Norme | Facultatif | Facultatif | |
Détecteur d'électrons rétrodiffusés à grand angle dans la colonne | Facultatif | Facultatif | Facultatif | |
Étage d'échantillon à entraînement piézoélectrique | Facultatif | Facultatif | Facultatif | |
Mode grand champ de vision (SW) haute résolution | Facultatif | Aucun | Aucun | |
Système de nettoyage au plasma avec chambre Loadlock | Facultatif | Facultatif | Facultatif | |
Système de chargement d'échantillons de 6 pouces | Facultatif | Facultatif | Facultatif | |
Plateforme anti-vibration active | Facultatif | Facultatif | Facultatif | |
Réduction du bruit Al ; Coutures sur une grande surface ; Reconstitution 3D | Facultatif | Facultatif | Facultatif | |
Interface utilisateur | Langue | Anglais | ||
OS | Windows | |||
Navigation | Navigation optique, navigation gestuelle | |||
Fonction automatique | Reconnaissance automatique des échantillons, sélection automatique de la zone d'imagerie, luminosité et contraste automatiques, mise au point automatique, stigmatiseur automatique |
