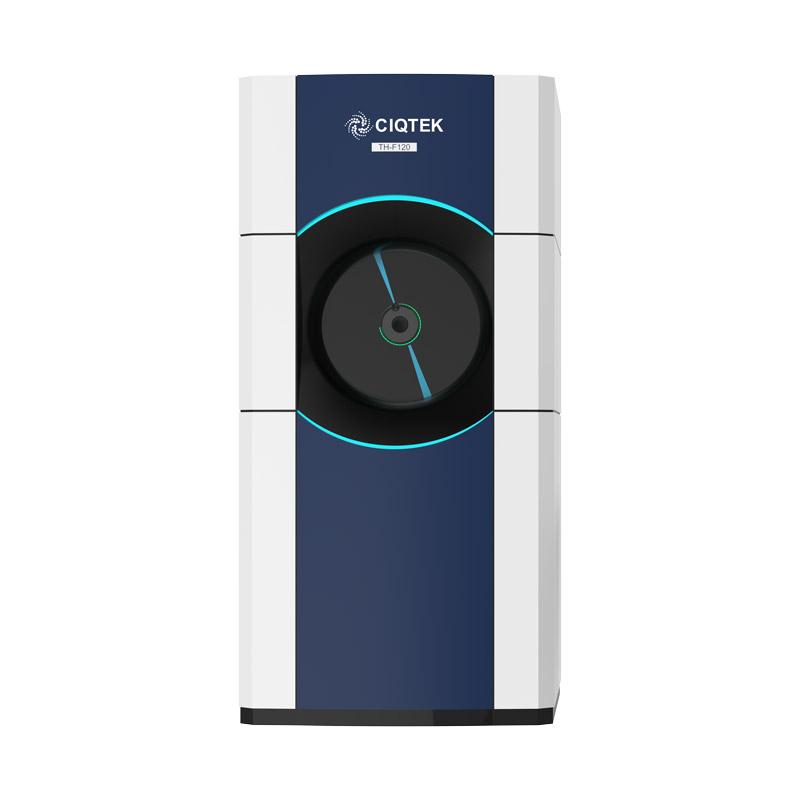

TEM à émission de champ | TH-F120

Microscope électronique à transmission (TEM) à émission de champ 120 kV

1. Espaces de travail divisés : Les utilisateurs utilisent le TEM dans une pièce divisée avec un confort réduisant les interférences environnementales sur le TEM.

2. Efficacité opérationnelle élevée : le logiciel désigné intègre des processus hautement automatisés, permettant une interaction TEM efficace avec une surveillance en temps réel.

3. Expérience opérationnelle améliorée : Équipé d'un canon à électrons à émission de champ avec un système hautement automatisé.

4. Haute extensibilité : Il existe suffisamment d'interfaces réservées aux utilisateurs pour passer à une configuration supérieure, qui répond à diverses exigences d'application.

Galerie d'images du microscope CIQTEK TEM TH-F120


TEM Microscope analysis image
TEM Microscope analysis image

  • tem image analysis
  • tem image analysis

Spécifications du microscope CIQTEK TH-F120 TEM
Version à contraste élevé Version haute résolution
Tension d'accélération 10kV ~120kV 10kV ~120kV
Limite d'informations 0,20 nm 0,14 nm
Résolution des points 0,36 nm 0,3 nm
Plage de grossissement 10 ~1 200 000 x 10 ~ 1 500 000 x
Taille du capteur de la caméra 4 096 x 4 096 (pixels) 4 096 x 4 096 (pixels)
Angle de rotation de la scène -90° ~ +90° -70° ~ +70°
Équipement optionnel EDS, STEM, caméra latérale, EELS, cryo-box
