La RODM à centre NV ouvre de nouvelles possibilités pour les matériaux 2D et la détection d'ondes de spin

En bref

Trois équipes de recherche ont utilisé les instruments CIQTEK ODMR, notamment le microscope à sonde NV à balayage (SNVM) et le spectromètre à spin unique diamant, pour faire progresser trois domaines différents de la recherche sur les matériaux avancés.

Une équipe de l'Institut de physique de l'Académie chinoise des sciences a imagé des ondes de spin dans l'espace réel près de défauts magnétiques et de domaines en bandes couplés antiferromagnétiquement dans des films de YIG et de LSMO. Ils ont capturé une diffusion sélective en longueur d'onde et, pour la première fois, une distorsion de front d'onde en zigzag lorsque les ondes de spin traversaient les domaines en bandes.

Une équipe de l'Université des sciences et technologies de Chine a extrait le sélénium du CuCrSe₂ 2D par recuit sous vide. Les lacunes de Se résultantes ont produit un ferromagnétisme à température ambiante tandis que la structure cristalline en couches est restée intacte.

Une équipe de l'Institut des semi-conducteurs de l'Académie chinoise des sciences a cartographié la façon dont un champ magnétique transverse mélange les états de spin des centres NV, affaiblit la lecture optique et modifie l'équilibre entre les états de charge NV⁻ et NV⁰, autant d'éléments importants pour maintenir la stabilité des capteurs basés sur NV dans des environnements magnétiques réels.

Pourquoi c'est important

La résonance magnétique détectée optiquement (ODMR) est au cœur de la science du spin à l'état solide. C'est ainsi que les chercheurs imagent les champs magnétiques microscopiques, qu'ils décortiquent la dynamique de spin et qu'ils transforment un défaut à l'échelle atomique unique dans le diamant en un capteur fonctionnel. Les trois études ci-dessous se sont toutes appuyées sur la gamme de produits ODMR de CIQTEK, qui comprend le microscope à sonde NV à balayage (SNVM) et le spectromètre à spin unique diamant, pour pénétrer dans un territoire que les anciens outils ne pouvaient atteindre : l'imagerie des ondes de spin, le ferromagnétisme à température ambiante dans les matériaux 2D et le comportement de mélange de spin des centres NV eux-mêmes.

Voici ce que chaque équipe a découvert, et pourquoi cela est important pour quiconque construit des dispositifs magnoniques, des matériaux spintroniques ou des capteurs à base de diamant.

Étude 1 : L'imagerie NV à balayage révèle comment les ondes de spin se propagent réellement

Où cela a été publié : SCIENCE CHINA Physics, Mechanics & Astronomy

Titre de l'article : Visualisation des fronts d'onde d'ondes de spin modifiés près de défauts magnétiques et de domaines utilisant des centres azote-lacune

Groupe de recherche : Le groupe Li Yangmu à l'Institut de physique de l'Académie chinoise des sciences

L'équipe a utilisé l'imagerie NV à balayage pour effectuer une imagerie dans l'espace réel et une analyse de phase de la propagation des ondes de spin et des fronts d'onde près de défauts magnétiques à l'échelle nanométrique et de domaines en bandes couplés antiferromagnétiquement dans des films magnétiques minces (YIG et LSMO). Les travaux ont révélé une diffusion sélective en longueur d'onde et une modulation de forme d'onde, offrant aux concepteurs de dispositifs un nouvel ensemble d'outils pour construire et régler les dispositifs à ondes de spin.

Tout d'abord, un peu de contexte : pourquoi les ondes de spin sont difficiles à voir

Les ondes de spin, également appelées magnons, sont des excitations collectives d'un système magnétiquement ordonné. Elles transportent des informations sans les pertes par effet Joule qui accompagnent les dispositifs conventionnels basés sur la charge, ce qui en fait un vecteur attrayant pour le calcul d'informations basé sur les ondes à faible consommation d'énergie.

Le problème est l'échelle. À l'intérieur de structures magnétiques complexes au niveau nanométrique, la diffusion des ondes de spin et l'évolution de leur phase ont été très difficiles à observer directement dans l'espace réel. Les méthodes de caractérisation existantes ont toutes des limites : la diffusion de lumière Brillouin, la microscopie électronique en transmission à balayage et l'effet Kerr magnéto-optique résolu en temps ont chacun leurs propres lacunes.

Les centres NV offrent une voie complémentaire. Ils peuvent détecter simultanément les textures magnétiques, la phase des ondes de spin et la chiralité, ce qui est exactement la combinaison nécessaire ici. L'équipe s'est donc tournée vers le microscope à sonde NV à balayage (SNVM) de CIQTEK et a effectué une imagerie des ondes de spin dans l'espace réel sur deux films magnétiques minces représentatifs : le grenat d'yttrium et de fer (YIG) et le manganite de lanthane et de strontium (LSMO).

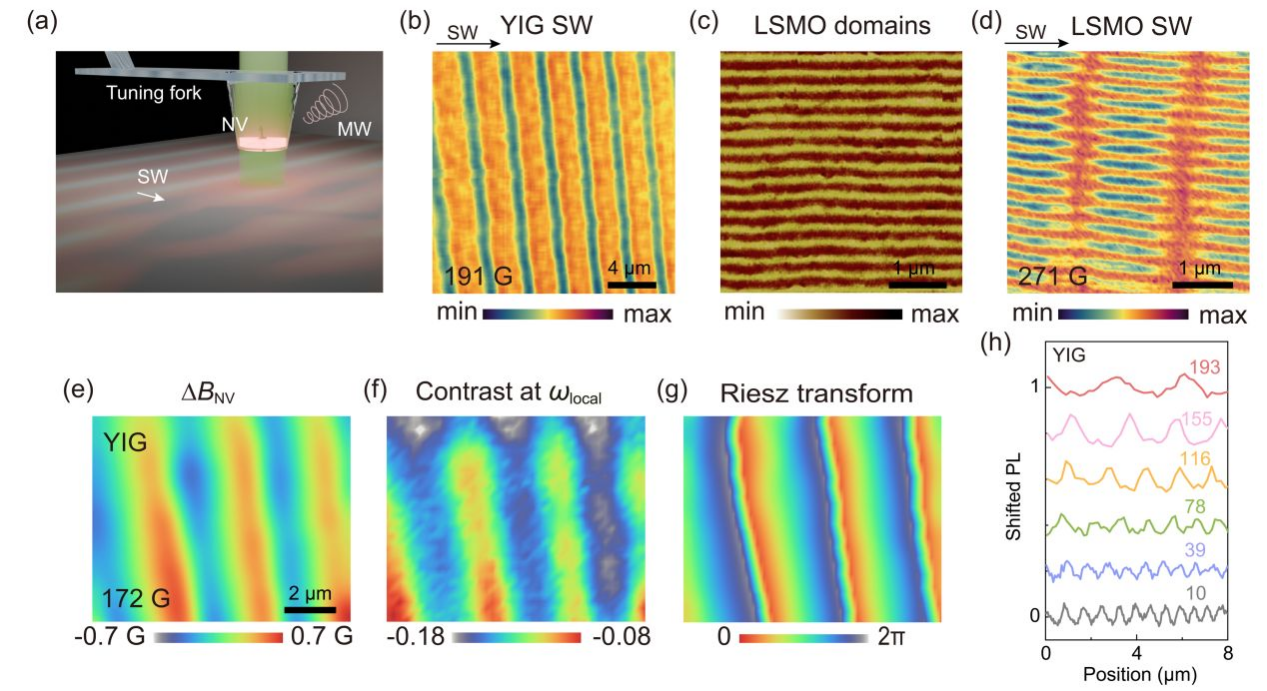

Figure 1 : Images des ondes de spin et des domaines magnétiques de YIG et LSMO (mesurées avec le SNVM de CIQTEK).

Découverte 1 : Ce qui se passe près des défauts ponctuels magnétiques dans un film de YIG

La force de diffusion dépend d'un rapport. La question de savoir si une onde de spin se diffuse fortement sur un défaut ponctuel dépend de la taille relative de la longueur d'onde de l'onde de spin par rapport à la taille caractéristique du défaut. Lorsque la longueur d'onde est proche de la taille du défaut, le front d'onde de l'onde de spin se courbe et se déforme sensiblement. Lorsque la longueur d'onde est beaucoup plus grande que la taille du défaut, l'onde de spin passe presque sans aucune perturbation.

Les défauts multiples créent des interférences. Lorsqu'une onde de spin interagit avec plusieurs défauts ponctuels à la fois, elle produit le motif d'interférence ondulatoire classique.

L'expérience et la théorie s'alignent. Le défaut magnétique se comporte comme une source de rayonnement secondaire qui émet des ondes diffusées cylindriques. Le déphasage total près du défaut est déterminé par les amplitudes de l'onde incidente et de l'onde diffusée, et le modèle théorique reproduit les caractéristiques de diffusion observées dans l'expérience.

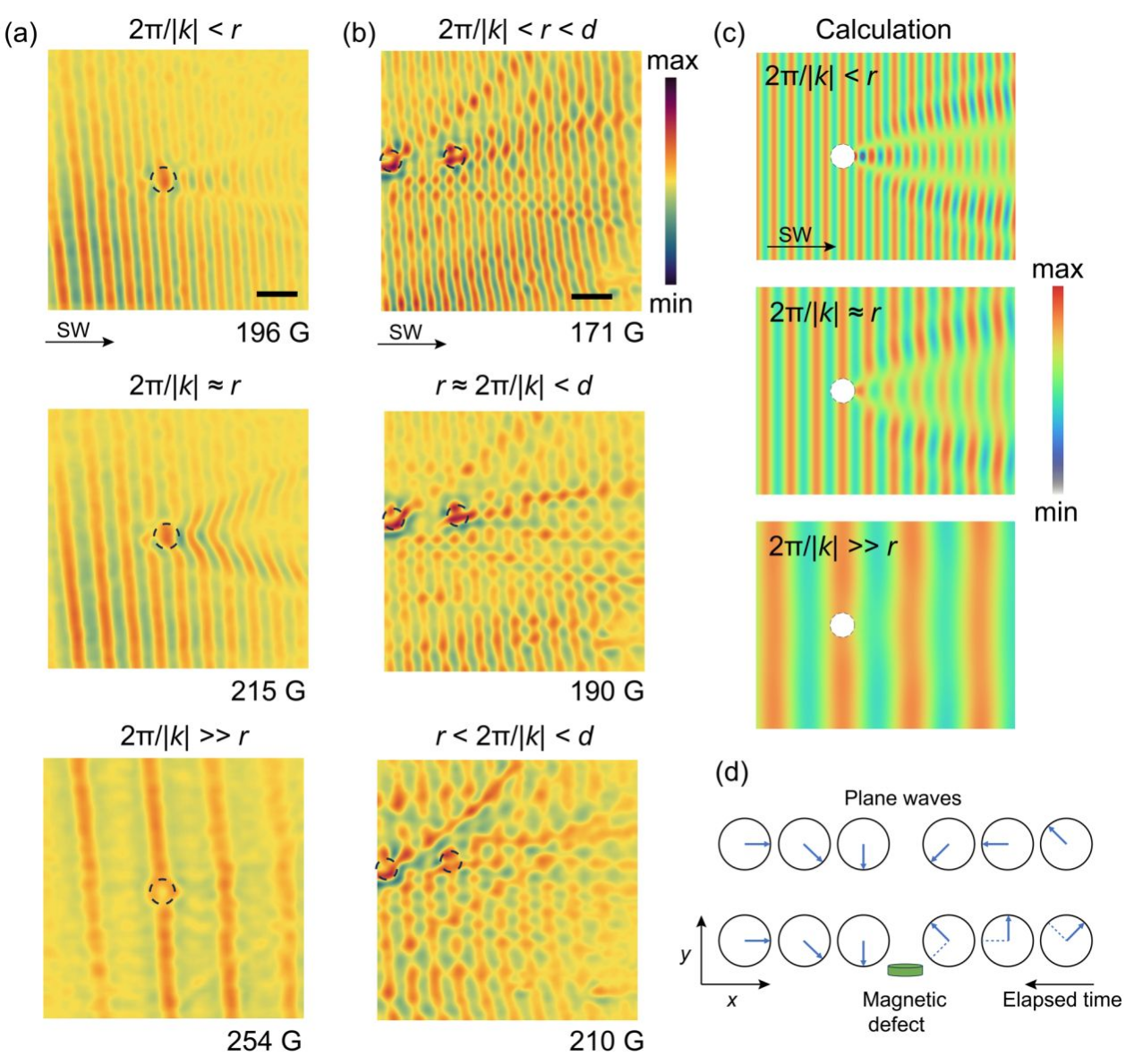

Figure 2 : Images des ondes de spin près d'un diffuseur ponctuel magnétique dans un film de YIG.

Découverte 2 : Ce qui se passe près des structures de domaines magnétiques dans un film de LSMO

Une première. L'équipe a observé expérimentalement, pour la première fois, des ondes de spin prenant une distorsion de front d'onde en zigzag lorsqu'elles traversaient des domaines en bandes.

Pourquoi le zigzag apparaît. Les domaines magnétiques adjacents ont des directions d'aimantation d'équilibre opposées. Cela force la direction du gradient de phase à basculer entre les domaines voisins, de sorte que la continuité de phase près de la limite et la relation de dispersion soient satisfaites en même temps.

Ce que les simulations ont montré. L'analyse par simulation micromagnétique a révélé que la composante d'aimantation dynamique mx conserve le même signe à travers les domaines adjacents, tandis que la composante my change de signe. La composante mx est principalement concentrée près des parois de domaine. Une différence de champ magnétique local d'environ ±7 G entre les domaines adjacents provoque un décalage de la fréquence de résonance NV locale.

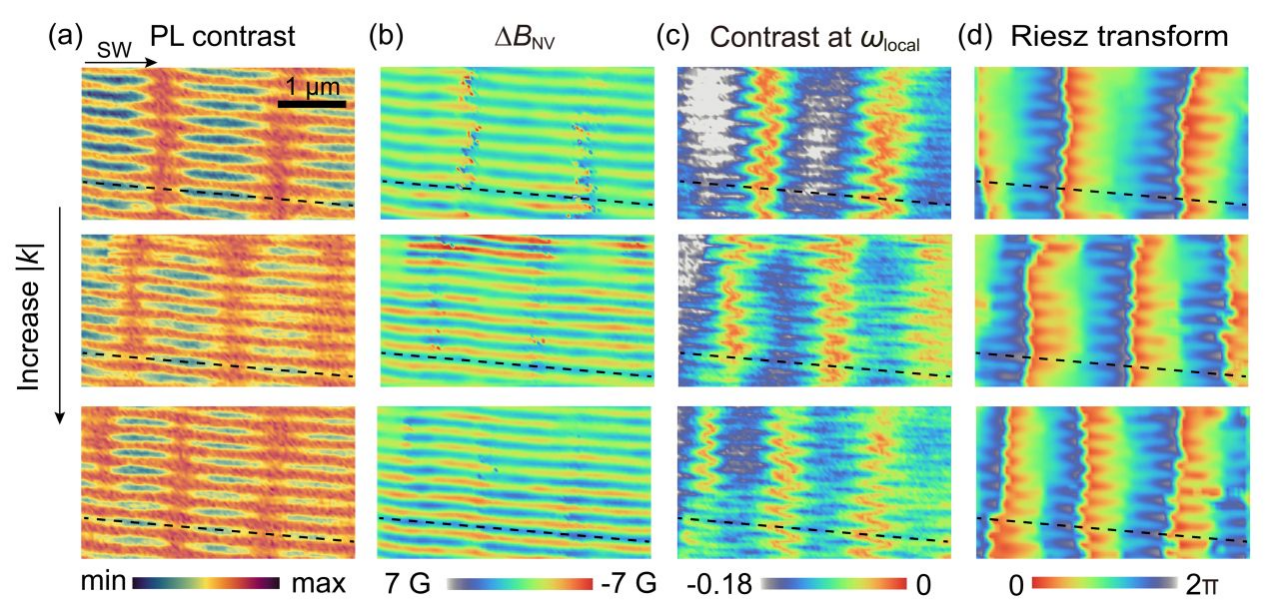

Figure 3 : Mesure de l'état non dégénéré des domaines en bandes couplés antiferromagnétiquement et des ondes de spin dans le LSMO.

Pourquoi cette étude se démarque

Contrairement aux méthodes traditionnelles qui reposent sur l'inversion du champ magnétique, le microscope à sonde NV à balayage de CIQTEK a permis une mesure in situ simultanée de la phase des ondes de spin et des domaines magnétiques statiques. Cette combinaison ouvre une nouvelle voie pour étudier comment les défauts magnétiques, les limites de domaine et les ondes de spin interagissent les uns avec les autres, et elle donne au développement de dispositifs magnoniques un nouvel outil expérimental.

Étude 2 : La modulation anionique apporte le ferromagnétisme à température ambiante au CuCrSe₂ 2D

Où cela a été publié : SCIENCE CHINA Materials

Titre de l'article : Ferromagnétisme à température ambiante induit par modulation anionique dans le CuCrSe₂ bidimensionnel

Groupe de recherche : L'équipe de Wu Changzheng à l'Université des sciences et technologies de Chine

Cette équipe a proposé une stratégie de « modulation anionique ». En éliminant sélectivement les anions Se du CuCrSe₂ par recuit sous vide, ils ont introduit des lacunes de Se à l'intérieur du matériau.

Extraire le sélénium sans briser le cristal

Les chiffres ici méritent qu'on s'y attarde. Après 20 minutes de recuit, le taux de perte de Se dans les nanofeuillets de CuCrSe₂ était d'environ 10 %, pourtant le matériau a conservé sa structure cristalline en couches d'origine. Il n'y a eu aucune transition de phase structurelle évidente ni de seconde phase. De multiples caractérisations structurelles ont confirmé ensemble que le processus de recuit a principalement provoqué l'élimination des anions Se.

Confirmation du magnétisme à température ambiante

Pour vérifier que le matériau était ferromagnétique à température ambiante, l'équipe a combiné plusieurs techniques : la microscopie à force magnétique (MFM), le microscope à sonde NV à balayage (SNVM) et les mesures de l'effet Hall anormal (AHE). Parmi elles, les résultats du SNVM ont clairement montré un signal magnétique local dans les nanofeuillets de CuCrSe₂ recuits à température ambiante, tandis que les échantillons qui n'avaient pas été recuits ne présentaient aucun domaine magnétique évident.

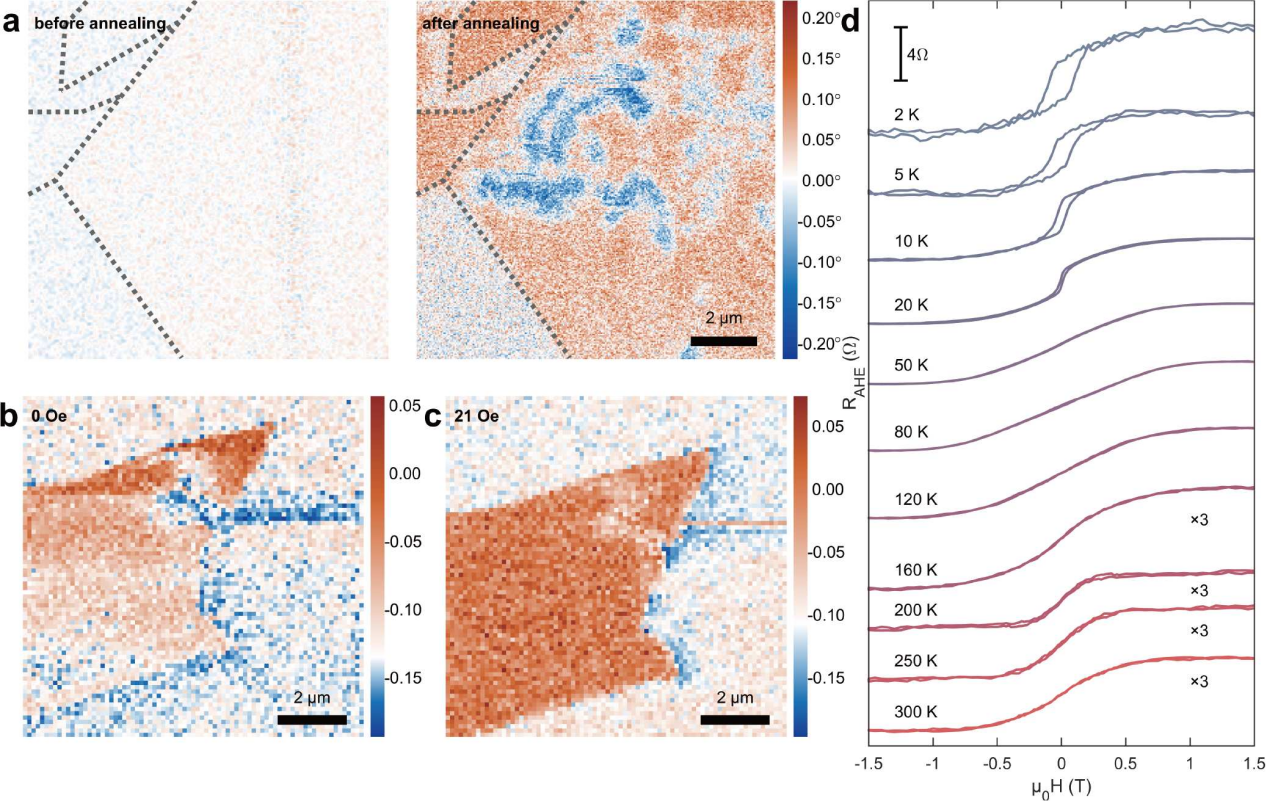

Figure 4 : Test de ferromagnétisme à température ambiante du matériau A-CuCrSe₂.

Que se passe-t-il au niveau atomique

Des calculs théoriques ont révélé le mécanisme microscopique derrière le magnétisme amélioré. Les lacunes de Se sur des sites spécifiques peuvent modifier la distribution du moment magnétique des atomes de Cr environnants, produire un fractionnement du moment magnétique plus prononcé entre les atomes de Cr et réduire l'écart d'énergie d'échange spin-orbite, ce qui renforce l'interaction de superéchange ferromagnétique entre Cr et Cr.

La position de la lacune a son importance. Les lacunes de Se à différentes positions ont des effets sensiblement différents sur le magnétisme, et les lacunes de Se sur les sites avantageux sont la clé pour atteindre un ferromagnétisme à haute température.

Pourquoi cette étude se distingue

Les travaux montrent que le réglage sélectif des lacunes anioniques dans les matériaux 2D peut renforcer efficacement les interactions magnétiques tout en préservant la structure cristalline d'origine. Cela indique une nouvelle voie pour fabriquer des matériaux ferromagnétiques 2D à température ambiante, et offre un point de référence important pour la conception de matériaux magnétiques de basse dimension destinés à la spintronique.

Étude 3 : Comment les champs magnétiques transversaux mélangent les spins des centres NV

Où cela a été publié : ACS Photonics

Titre de l'article : Mélange de spin détecté optiquement des centres azote-lacune dans le diamant

Groupe de recherche : L'équipe de recherche de Zhang Jun à l'Institut des semi-conducteurs, Académie chinoise des sciences

Cette étude a révélé systématiquement les mécanismes de mélange de spin, de dégradation de la lecture optique et de conversion de l'état de charge des centres azote-lacune (NV) du diamant sous un champ magnétique transversal. Les résultats offrent une nouvelle façon d'améliorer la stabilité des capteurs basés sur les centres NV lorsqu'ils fonctionnent dans des environnements magnétiques complexes.

Le problème avec un champ qui ne s'aligne pas

Les centres NV du diamant sont une classe importante de défauts quantiques à l'état solide. Ils peuvent être initialisés par laser, manipulés avec des micro-ondes et lus par fluorescence, c'est pourquoi ils ont été largement utilisés dans la mesure de champs magnétiques à haute sensibilité, l'imagerie quantique et le traitement de l'information quantique.

Dans un appareil réel, cependant, le champ magnétique appliqué s'aligne rarement parfaitement avec l'axe NV. Lorsque le champ a une composante transversale, il mélange les différents sous-niveaux de spin du centre NV et affaiblit la capacité à polariser optiquement les spins, ce qui affecte à son tour la lecture de la fluorescence et les signaux de résonance magnétique.

Ce que l'équipe a mesuré

Les chercheurs ont utilisé les instruments liés à l'ODMR de CIQTEK ainsi que la photoluminescence (PL) et des techniques de résonance magnétique détectée optiquement (ODMR) pour mesurer systématiquement la façon dont les centres NV du diamant réagissent sous différents champs magnétiques et températures.

L'ODMR fonctionne en surveillant les changements de fluorescence causés par les transitions de spin pilotées par micro-ondes, ce qui reflète la capacité du centre NV à initialiser son spin et la performance de la lecture optique. Les expériences ont montré qu'à mesure que le champ magnétique transversal devient plus fort, les états de spin ms=0 et ms=1 du centre NV se mélangent de manière plus notable. L'efficacité de la polarisation optique chute et le contraste ODMR s'affaiblit avec elle.

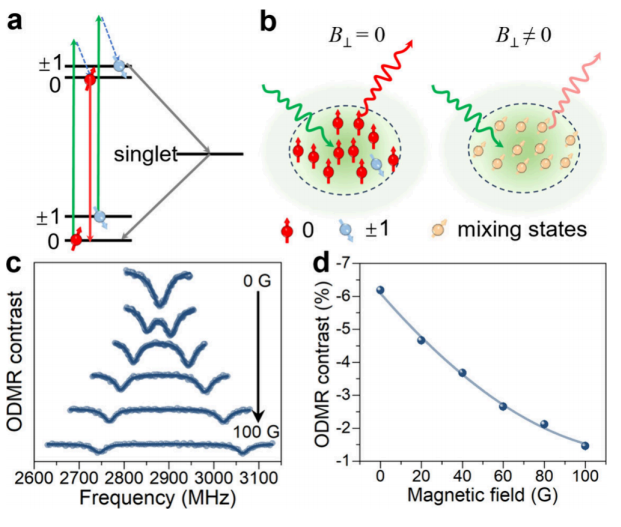

Figure 5 : Mesure de l'effet de mélange de spin du NV⁻ sous un champ magnétique transversal en utilisant l'ODMR.

Le champ magnétique critique Bc

Pour évaluer quantitativement la tolérance d'un centre NV à un champ magnétique transversal, l'équipe a extrait un champ magnétique critique, Bc, à partir des courbes de contraste PL dépendantes du champ. Ce paramètre marque l'échelle de champ à laquelle le mélange de spin commence à affecter de manière significative la lecture optique. Un Bc plus grand signifie que le centre NV est plus stable face aux champs magnétiques transversaux. Un Bc plus petit signifie que sa lecture optique est plus facilement perturbée par un désalignement du champ.

La température change la donne

L'étude a également révélé que le champ magnétique critique dépend clairement de la température. Dans une plage de température intermédiaire spécifique, la réponse de fluorescence du centre NV était significativement supprimée.

En construisant un modèle d'équation maîtresse de Lindblad qui inclut la structure orbitale de l'état excité, la relaxation orbitale assistée par phonons et le croisement intersystème dépendant du spin, les chercheurs ont révélé comment la température modifie la dynamique orbitale de l'état excité et, par conséquent, ajuste davantage le mélange de spin induit par le champ magnétique transversal.

Les états de charge racontent le reste de l'histoire

L'équipe a également résolu séparément l'émission de la raie zéro-phonon de l'état chargé négativement, NV⁻, et de l'état neutre, NV⁰. Ce qu'ils ont observé, c'est que lorsque le champ magnétique transversal augmentait, la chute de la fluorescence du NV⁻ s'accompagnait d'un changement correspondant dans la fluorescence du NV⁰. En d'autres termes, la perte de signal causée par le champ magnétique ne provient pas entièrement de processus non radiatifs. Elle est étroitement liée à une redistribution entre les états de charge NV⁻ et NV⁰.

Pourquoi cette étude se distingue

Ce travail relie le mélange de spin, la dégradation du contraste ODMR, les effets de température et la dynamique des états de charge en une seule image. Il propose une métrique expérimentale qui peut être utilisée pour évaluer la stabilité du champ magnétique transverse des capteurs basés sur les centres NV, et il fournit des points de référence importants pour concevoir la direction du champ magnétique, optimiser la température de fonctionnement, contrôler les états de charge et améliorer les performances de lecture optique.

Un examen plus approfondi de l'instrument : le microscope à sonde NV à balayage (SNVM)

CIQTEK vous invite à essayer le microscope à sonde NV à balayage (SNVM), un système de pointe mondial pour l'imagerie de champ magnétique à l'échelle nanométrique. Spécifications clés :

• Plage de température : 1,8 K à 300 K

• Champ magnétique vectoriel : 9 / 1 / 1 T

• Résolution spatiale magnétique : 10 nm

Deux configurations sont disponibles :

• SNVM à température ambiante

• SNVM à basse température

Essayez-le vous-même : tests d'échantillons gratuits et visites sur site

CIQTEK possède une vaste expérience dans les tests d'échantillons et prend en charge les visites sur site ainsi que la mesure gratuite d'échantillons. Si vous avez un échantillon que vous souhaitez faire tester, envoyez un e-mail à nos ingénieurs à sunh@ciqtek.com et nous nous en occuperons.

Vous souhaitez en savoir plus sur nos produits et sur la façon dont ils pourraient s'adapter à vos travaux ? Contactez-nous à tout moment :

Téléphone : +86 400-0606-976

E-mail : gylz@ciqtek.com

Questions fréquemment posées

Qu'est-ce que l'ODMR ?

La résonance magnétique détectée optiquement (ODMR) est une méthode de caractérisation dans la science du spin à l'état solide. Elle fonctionne en surveillant les changements de fluorescence causés par les transitions de spin induites par micro-ondes, ce qui la rend utile pour l'imagerie de champ magnétique à micro-échelle et pour l'analyse de la dynamique de spin.

Que peut mesurer un microscope à sonde NV à balayage (SNVM) ?

Le SNVM utilise des centres NV pour détecter et imager les champs magnétiques à l'échelle nanométrique. Comme le montre le travail décrit ci-dessus, il peut mesurer simultanément la phase des ondes de spin et les domaines magnétiques statiques, ce qui permet aux chercheurs d'étudier comment les défauts magnétiques, les frontières de domaine et les ondes de spin interagissent. Le système prend également en charge l'imagerie sur une plage de température de 1,8 K à 300 K.

Pourquoi le ferromagnétisme à température ambiante dans les matériaux 2D est-il si important ?

Parce que cela signifie que le magnétisme survit sans refroidissement coûteux. Dans les travaux sur le CuCrSe₂, l'élimination sélective des anions Se par recuit sous vide a amélioré les interactions magnétiques tout en conservant intacte la structure cristalline en couches, ce qui ouvre la voie à des matériaux ferromagnétiques 2D pratiques pour la spintronique.

Pourquoi la stabilité du champ magnétique transverse est-elle importante pour les capteurs basés sur les centres NV ?

Les dispositifs réels produisent rarement un champ magnétique parfaitement aligné avec l'axe NV. Une composante transverse mélange les sous-niveaux de spin NV, affaiblit la polarisation optique et réduit le contraste ODMR. Le champ magnétique critique Bc donne aux ingénieurs un moyen mesurable de comparer la résistance de différents centres NV face à ce type de désalignement de champ.
