EPR à température variable : pourquoi la température est votre arme secrète
EPR à température variable : pourquoi la température est votre arme secrète
May 20, 2026
La température n'est pas seulement un paramètre environnemental
résonance paramagnétique électronique (RPE)
La spectroscopie RPE est un paramètre expérimental fondamental, au même titre que la puissance des micro-ondes et l'amplitude du champ magnétique. En choisissant la température adéquate, vous obtenez des signaux plus nets, une sensibilité accrue et des détails structuraux inaccessibles aux mesures à température ambiante. À l'inverse, un mauvais choix peut entraîner la disparition complète du signal. Ce guide explique les principes physiques de la RPE à température variable et vous aide à sélectionner la configuration optimale pour vos échantillons.
Pourquoi la température est si importante en EPR
Chaque expérience de RPE soulève trois questions : comment la température modifie-t-elle l’environnement de spin microscopique ? Comment affecte-t-elle l’interprétation spectrale ? Et quels systèmes nécessitent absolument des mesures à température variable ? Analysons cela plus en détail.
Refroidissement : le moyen le plus simple d’améliorer la sensibilité
Le signal RPE repose sur un principe simple : les électrons non appariés occupent deux niveaux d’énergie de spin, et c’est la différence de population entre ces niveaux que nous détectons. Dans un champ magnétique externe B
0
, les spins des électrons subissent
Séparation Zeeman
, créant deux niveaux avec m
s
= +1/2 et m
s
= -1/2. L'écart énergétique entre eux est :
Le
distribution de Boltzmann
Elle détermine la façon dont les électrons peuplent ces niveaux. Le rapport de peuplement dépend très directement de la température :
Voici ce que cela signifie en pratique. L'intensité du signal RPE est proportionnelle à la différence de population entre les deux niveaux. Cette différence est inversement proportionnelle à la température (1/T). Autrement dit, plus la température est basse, plus le signal est fort. Point final. La température étant une variable indépendante et parfaitement contrôlable, refroidir l'échantillon est la méthode la plus fondamentale et directe pour augmenter la sensibilité absolue.
spectroscopie RPE
.

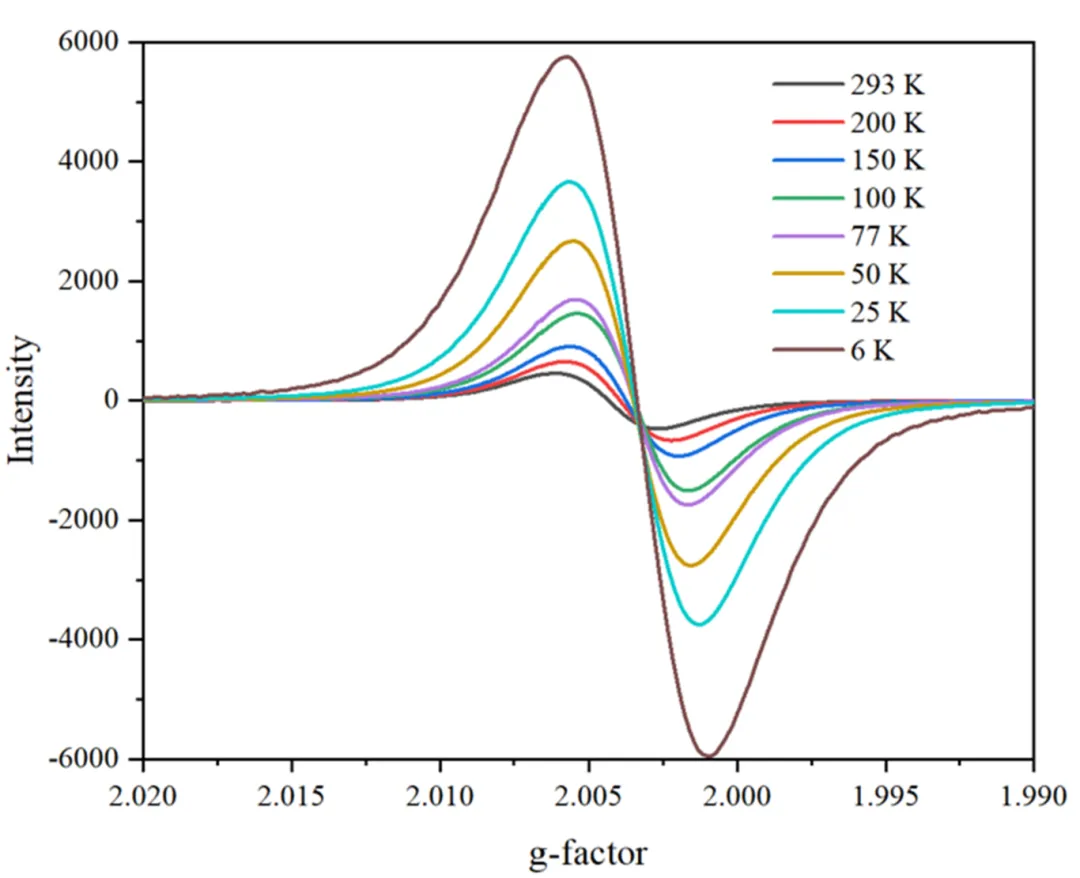

Spectres RPE d'un échantillon de charbon faiblement carboné mesurés à différentes températures. Les basses températures produisent des signaux nettement plus intenses. (Mesures effectuées sur un système RPE CIQTEK.)
Le refroidissement ralentit la relaxation, révélant des signaux cachés.
La température n'affecte pas seulement la force du signal. Elle contrôle également
relaxation de spin
ce qui détermine si un signal peut être détecté. La relaxation en résonance magnétique se divise en deux catégories.
Relaxation spin-réseau (T
1
).
Il s'agit du processus par lequel les spins excités échangent de l'énergie avec le réseau cristallin environnant. Ce processus est très sensible à la température. À température ambiante, les vibrations du réseau sont vigoureuses. Les spins excités dissipent rapidement leur énergie, donc T
1
est court. Refroidissez le système, et vous « gèlez » efficacement ces vibrations du réseau cristallin.
1
s'allonge considérablement.
Relaxation spin-spin (T
2
).
Cela résulte principalement des interactions dipolaires magnétiques entre spins voisins. La température l'affecte moins directement.

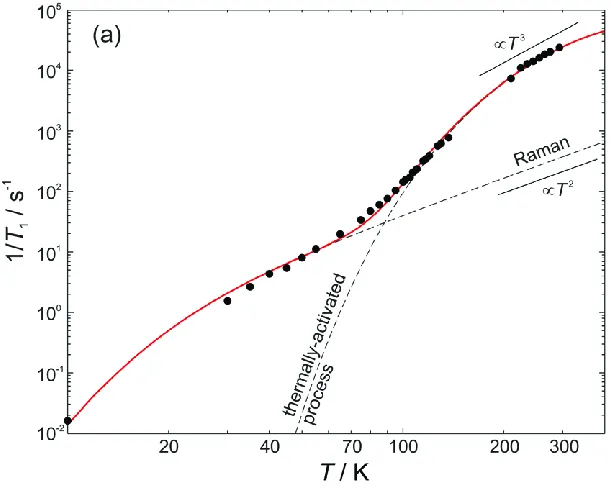

Vitesse de relaxation spin-réseau en fonction de la température. La forte dépendance à la température explique pourquoi le refroidissement est essentiel pour les systèmes à relaxation rapide. (Réf. : Phys. Chem. Chem. Phys., 2020, 22, 15751-15758)
T
2
contrôle la largeur de raie spectrale. La largeur de raie homogène est inversement proportionnelle à T
2
(T plus court)
2
, ligne plus large). Tandis que T
2
elle-même n'est pas fortement dépendante de la température, T
1
fixe la limite supérieure théorique pour T
2
Si T
1
est extrêmement courte à température ambiante, elle force T
2
De plus, la durée de vie du signal est courte. Selon le principe d'incertitude d'Heisenberg, cela provoque un élargissement important. La raie devient tellement large qu'elle se confond avec le bruit de fond. On observe alors « absence de signal », alors qu'en réalité, le signal est simplement irrémédiablement élargi.
Cela explique une frustration courante dans les laboratoires EPR.
·
Adapté à la température ambiante :
Radicaux organiques et ns
1
ions de configuration, qui ont un T plus long
1
valeurs.
·
Défi lié à la température ambiante :
La plupart des ions de métaux de transition (comme le Co(II) et le Fe(III) à spin élevé) et les ions de terres rares constituent des systèmes à relaxation courte classiques. À température ambiante, ils ne produisent souvent aucun signal exploitable. Il faut atteindre les températures de l'azote ou de l'hélium liquides pour les observer.

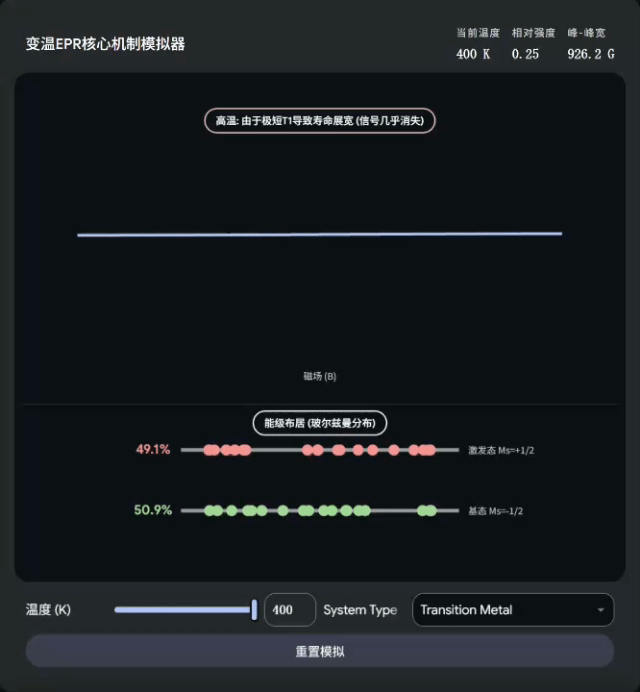

Simulation RPE à température variable montrant comment un signal devient détectable lorsque la température diminue. Notez que la phase du signal RPE est inversée sur ce schéma.
Changements de température, mouvement moléculaire, remodelage de vos pics
Les radicaux organiques stables en solution et certains complexes de métaux de transition à longs temps de relaxation donnent déjà des signaux nets à température ambiante. La température a-t-elle donc encore une importance pour ces systèmes ? Absolument.
En solution à température ambiante, les molécules s'agitent rapidement et aléatoirement, à la manière de minuscules toupies. Cette agitation lisse complètement l'anisotropie du tenseur g et du tenseur de couplage hyperfin. Il en résulte un pic étroit, symétrique et isotrope.
Lorsque la température baisse, le mouvement moléculaire ralentit. La solution finit par se figer en un verre, et la rotation moléculaire cesse complètement. L'anisotropie n'est plus moyennée. Différentes orientations spatiales révèlent leurs interactions magnétiques complètes. Le simple pic isotrope se transforme en un spectre riche, caractéristique d'une « solution figée », regorgeant d'informations structurales tridimensionnelles. Il est désormais possible d'extraire des détails sur l'environnement de coordination et l'orientation moléculaire du centre paramagnétique.

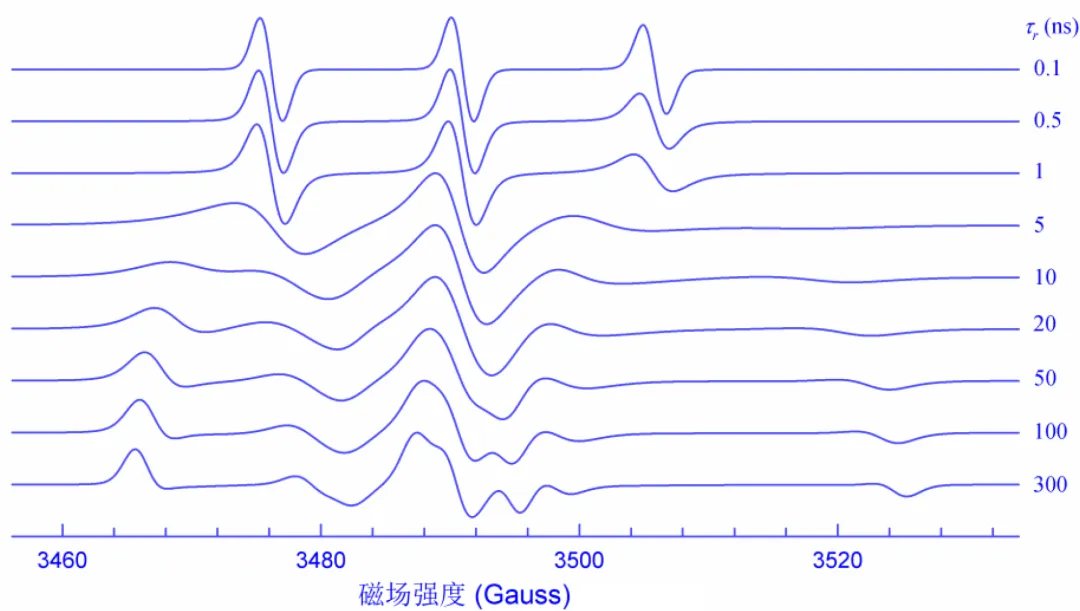

Spectres RPE simulés du R
1
NON
•
radical montrant l'évolution du temps de corrélation τ
r
De haut en bas, τ
r
augmente à mesure que le mouvement moléculaire ralentit, passant d'une solution diluée à température ambiante à l'état congelé. Paramètres de simulation : 9,8 GHz, g
x
=2,008, g
y
=2,006, g
z
= 2,003, A
x
=A
y
=20, A
z
=85 MHz. (Adapté de
Résonance paramagnétique électronique : principes et applications
.)
Quel réglage de température convient à votre échantillon ? Guide de sélection du système
Les différents systèmes de spin présentent des structures de niveaux d'énergie et des propriétés dynamiques très différentes. Par conséquent, ils nécessitent des plages de température très différentes pour une mesure RPE optimale.

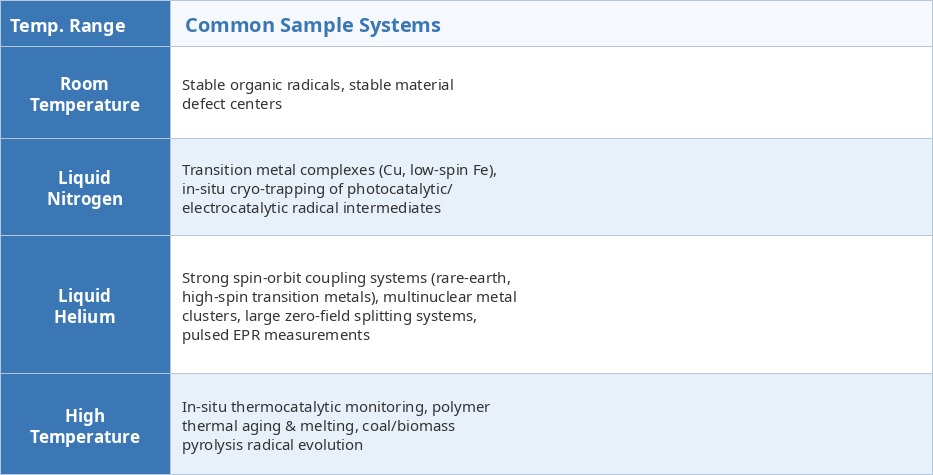

Plages de températures optimales pour les catégories d'échantillons EPR courantes. Adaptez votre système à la plage de températures appropriée pour obtenir les meilleurs résultats.

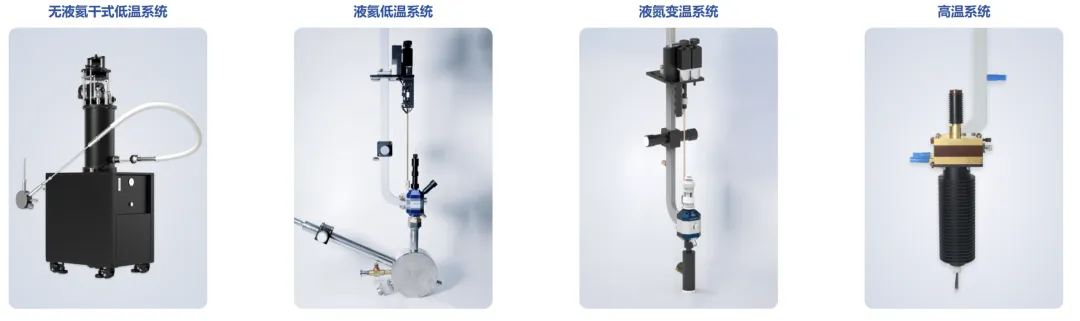

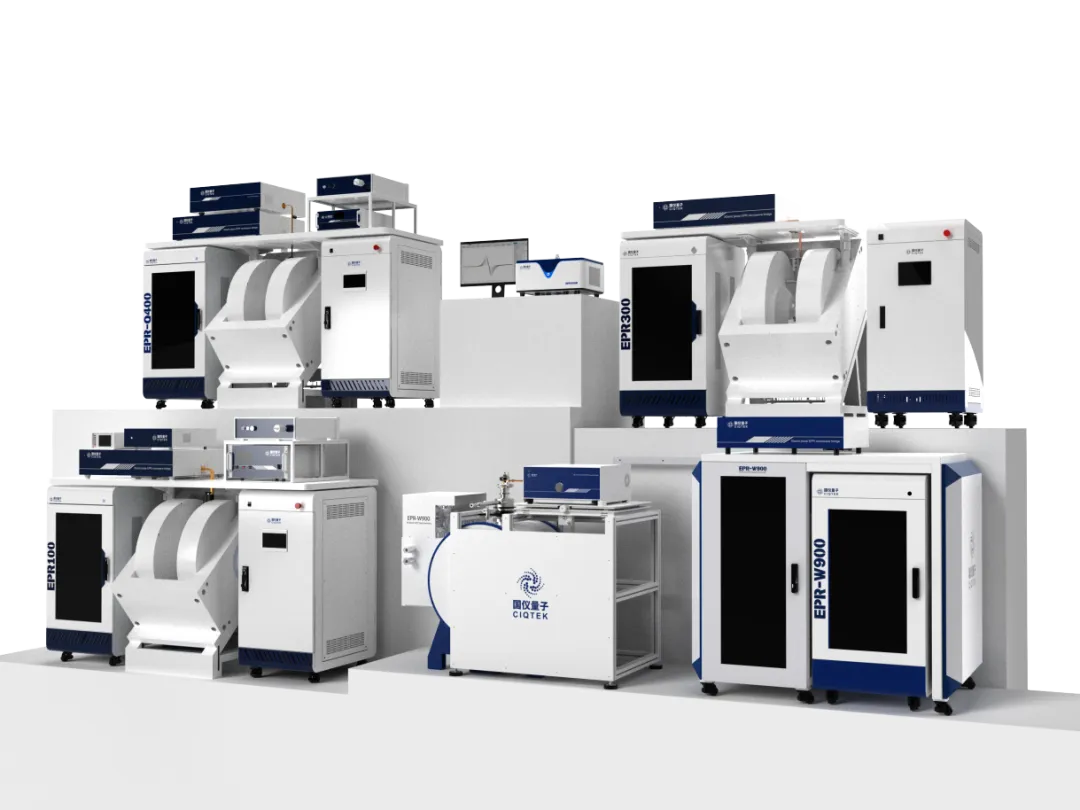

CIQTEK propose
solutions EPR à température variable sur toute la gamme
compatible avec tous les appareils à ondes continues et pulsées
spectromètres EPR
De la caractérisation de routine à la recherche de pointe, nous sommes là pour vous.
Système de cryostat sec sans cryogène
L'hélium liquide est coûteux et son approvisionnement peut être aléatoire. Notre technologie de réfrigération en circuit fermé permet une consommation nulle d'hélium, éliminant ainsi toute dépendance à cette ressource. Les coûts d'exploitation sont faibles et le système est désormais la norme pour les laboratoires de pointe du monde entier. Si vous effectuez fréquemment des mesures RPE à basse température, c'est la solution idéale.
Système à azote liquide à température variable
Un seul système couvre toute la gamme de températures, des basses températures de l'azote liquide aux températures moyennes à élevées. Un seul appareil répond à la grande majorité des besoins en matière de tests à température variable. C'est la solution la plus répandue et la plus économique dans les laboratoires actuels. Si vous recherchez la flexibilité sans vous ruiner, c'est le système qu'il vous faut.
Système haute température
Conçu spécifiquement pour l'étude des réactions in situ à haute température, cet outil est indispensable à la recherche en thermocatalyse et en matériaux énergétiques. Si vos travaux portent sur les processus catalytiques ou le comportement des matériaux à haute température, ce système vous fournira les données nécessaires.
La température est la clé du monde de la rotation
La température n'est pas qu'un simple chiffre sur un cadran. C'est la clé qui ouvre les portes du monde microscopique des spins. Comprendre le lien entre les propriétés de votre échantillon et la température vous permettra d'élargir considérablement le champ de vos recherches.
Les températures plus fraîches augmentent la sensibilité
par le biais du facteur Boltzmann.
Ils allongent les temps de relaxation
révéler des signaux qui autrement se perdraient dans un bruit de fond amplifié.
Ils ralentissent le mouvement moléculaire
afin de révéler des détails structuraux anisotropes dissimulés dans les spectres à température ambiante. Chacun de ces effets ouvre de nouvelles perspectives expérimentales.
Que vous étudiiez des radicaux organiques, des complexes de métaux de transition ou des systèmes de terres rares, un dispositif à température variable adapté fait toute la différence entre une expérience ratée et un résultat révolutionnaire.
Vous ne savez pas quel système à température variable vous convient le mieux ?
Nos scientifiques spécialisés en applications sont à votre disposition pour analyser vos échantillons et vous recommander le protocole de test optimal. N'hésitez pas à nous contacter ; nous vous aiderons à tirer le meilleur parti de vos recherches en RPE.
