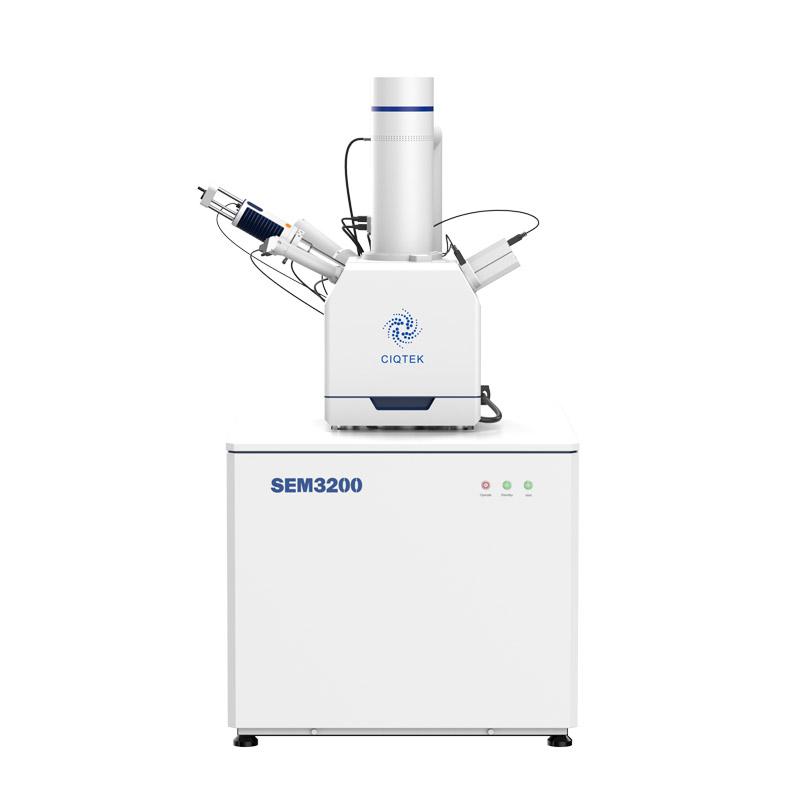

Filament de tungstène SEM | SEM3200

Microscope SEM à filament de tungstène hautes performances avec d'excellentes capacités de qualité d'imagerie en modes vide poussé et faible

Le CIQTEK SEM3200 SEM Microscope possède une grande profondeur de champ avec une interface conviviale pour permettre aux utilisateurs de caractériser les échantillons et d'explorer le monde de l'imagerie et de l'analyse microscopiques.

  • # Mélange d'images (SE+BSE)
    Observez les informations topographiques sur la composition et la surface de l'échantillon dans une seule image
  • # Double anode (tétrode)
    La conception du système d'émission à double anode offre une excellente résolution sous une faible énergie d'atterrissage
  • # *Mode vide faible
    Fournissez des informations sur la morphologie de la surface des échantillons dans un état de vide faible et commutable en un seul clic

(*Accessoires en option pour le microscope SEM SEM3200)

Détecteurs SEM pour SEM3200

Le microscope SEM est utilisé non seulement pour observer la morphologie de la surface mais également pour analyser la composition des micro-régions à la surface de l'échantillon.

Le microscope CIQTEK SEM SEM3200 possède une grande chambre à échantillons avec une interface étendue. En plus de prendre en charge le détecteur Everhart-Thornley (ETD) conventionnel, le détecteur d'électrons rétrodiffusés (BSE) et la spectroscopie de rayons X à dispersion d'énergie (EDS/EDX), diverses interfaces telles que le diagramme de diffraction de rétrodiffusion électronique (EBSD) et la cathodoluminescence (CL ) sont également réservés.

Détecteur d'électrons rétrodiffusés SEM (BSE)

Comparaison de l'imagerie électronique secondaire et de l'imagerie électronique rétrodiffusée

En mode d'imagerie électronique rétrodiffusée, l'effet de charge est considérablement supprimé et davantage d'informations sur la composition de la surface de l'échantillon peuvent être observées.

Spécimens de placage :

  • SEM Backscattered-Electron Detector (BSE) Plating Specimens
  • SEM Backscattered-Electron Detector (BSE) Plating Specimens

Échantillons d'alliage d'acier au tungstène :

  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens
  • SEM Backscattered-Electron Detector (BSE) Tungsten Steel Alloy Specimens

Détecteur d'électrons rétrodiffusés à quatre quadrants - Imagerie multicanal

Le détecteur du microscope SEM a une conception compacte et une sensibilité élevée. Grâce à la conception à 4 quadrants, il est possible d'obtenir des images topographiques dans différentes directions ainsi que des images de distribution de composition sans incliner l'échantillon.

Spectre énergétique

Résultats de l'analyse du spectre énergétique des petites perles LED.

SEM Energy Spectrum

Diagramme de diffraction de rétrodiffusion électronique SEM (EBSD)

Le microscope SEM SEM3200 avec un courant de faisceau important répond pleinement aux exigences de test de l'EBSD haute résolution et peut analyser des matériaux polycristallins tels que les métaux, les céramiques et les minéraux pour l'orientation des cristaux et l'analyse de la taille des grains.

La figure montre la carte des grains EBSD d'un échantillon de métal Ni, qui permet d'identifier la taille et l'orientation des grains, de déterminer les joints et les macles des grains et de procéder à des évaluations précises de l'organisation et de la structure du matériau.

SEM Electron Backscatter Diffraction Pattern (EBSD)

Modèles de microscopes SEM SEM3200A SEM3200
Systèmes électro-optiques Pistolet à électrons Filament de tungstène de type épingle à cheveux pré-aligné de taille moyenne
Résolution Vide poussé 3 nm à 30 kV (SE)
4 nm à 30 kV (ESB)
8 nm à 3 kV (SE)
*Faible vide 3 nm à 30 kV (SE)
Grossissement 1 à 300 000x (Film)
1-1 000 000x
Tension d'accélération 0,2 kV ~ 30 kV
Courant de la sonde ≥1,2μA, affichage en temps réel
Systèmes d'imagerie Détecteurs SEM Détecteur Everhart-Thornley (ETD)
*Détecteur d'électrons rétrodiffusés (BSED), *Détecteur d'électrons secondaires sous vide poussé (SE), *Spectroscopie à dispersion d'énergie (EDS/EDX), etc.
Format d'image TIFF, JPG, BMP, PNG
Système de vide Modèle sous vide Vide poussé Mieux que 5×10-4 Pa
Faible vide 5 ~ 1 000 Pa
Mode de contrôle Contrôle entièrement automatisé
Chambre à spécimens Caméra Navigation optique
Surveillance dans la chambre à échantillons
Tableau des spécimens Automatique à trois axes Automatique à cinq axes
Plage de scène X : 120 mm X : 120 mm
Y : 115 mm Y : 115 mm
Z : 50 mm Z : 50 mm
/ D : 360°
/ T : -10° ~ +90°
Logiciel Système d'exploitation Windows
Navigation Navigation optique, navigation rapide par gestes
Fonctions automatiques Luminosité et contraste automatiques, mise au point automatique, stigmatisation automatique
Fonctions spéciales

Correction de l'astigmatisme par image assistée par intelligence

*Assemblage d'images à grand champ de vision (facultatif)

Exigences d'installation Température 20°C (68°F) ~ 25°C (77°F)
Humidité ≤ 50 %
Alimentation

220 V CA (±10 %), 50 Hz, 2 kVA

CA 110 V (±10 %), 60 Hz

Points forts de la technique du microscope SEM CIQTEK SEM3200

SEM basse tension

Échantillons de matériaux en carbone avec une faible profondeur de pénétration à basse tension. La véritable topographie de la surface de l'échantillon peut être obtenue avec de riches détails.

Les dommages causés par l'irradiation par faisceau électronique à l'échantillon de cheveux sont réduits à basse tension tandis que l'effet de charge est éliminé.

Vide faible SEM

Les matériaux des tubes en fibres filtrées sont peu conducteurs et se chargent considérablement sous vide poussé. L'observation directe d'échantillons non conducteurs peut être effectuée sous vide poussé sans revêtement avec le microscope SEM SEM3200.

Grand champ de vision

Les spécimens biologiques, utilisant un large champ d'observation, peuvent facilement obtenir les détails morphologiques généraux de la tête d'une coccinelle, démontrant ainsi la capacité d'imagerie à plusieurs échelles.

  • SEM Large Field of View
  • SEM Large Field of View

Navigation et anti-collision de l'étape de spécimen

Navigation optique

Cliquez là où vous souhaitez aller et voyez avec une navigation facile lorsque vous utilisez les microscopes CIQTEK SEM.

Une caméra intégrée à la chambre est standard et peut prendre des photos HD pour aider à localiser rapidement les échantillons.

  • SEM Microscope Specimen Stage Navigation & Anti-collision

Navigation gestuelle rapide

Microscope CIQTEK SEM SEM3200 Une navigation rapide est obtenue en double-cliquant pour se déplacer, en utilisant le bouton central de la souris pour faire glisser et en utilisant le cadre pour zoomer.

Exp : Zoom sur cadre – pour obtenir une vue large de l'échantillon avec une navigation à faible grossissement, vous pouvez rapidement cadrer la zone de l'échantillon qui vous intéresse, l'image effectue un zoom automatique pour améliorer l'efficacité.

  • SEM Microscope Quick Gesture Navigation
  • SEM Microscope Quick Gesture Navigation

Étape Anti-collision

Microscope CIQTEK SEM SEM3200 Solutions anti-collision multidirectionnelles :

1. Hauteur de l'échantillon saisie manuellement : contrôlez avec précision la distance entre la surface de l'échantillon et l'objectif.

2. Reconnaissance d'images et capture de mouvements : surveillez le mouvement de la scène en temps réel.

3. *Matériel : arrêtez le moteur de la scène au moment de la collision.

  • SEM Microscope Stage Anti-collision

Fonctions caractéristiques

Correction de l'astigmatisme par image assistée par intelligence

Affichez visuellement l'astigmatisme dans tout le champ de vision et ajustez rapidement pour corriger en cliquant sur la souris.

  • SEM Microscope Intelligence Assisted Image Astigmatism Correction
  • SEM Microscope Intelligence Assisted Image Astigmatism Correction

SEM à mise au point automatique

Mise au point à un seul bouton pour une imagerie rapide.

  • SEM Microscope Auto Focus
  • SEM Microscope Auto Focus

Stigmateur automatique

Déduction de l'astigmatisme en un clic pour améliorer l'efficacité du travail.

  • SEM Microscope Automatic Stigmator
  • SEM Microscope Automatic Stigmator

Luminosité et contraste automatiques

Luminosité et contraste automatiques en un clic pour régler les niveaux de gris des images appropriées.

  • SEM Microscope Auto Brightness & Contrast
  • SEM Microscope Auto Brightness & Contrast

Imagerie simultanée de plusieurs informations

Le logiciel du microscope CIQTEK SEM SEM3200 prend en charge la commutation en un clic entre SE et BSE pour l'imagerie mixte. Les informations morphologiques et compositionnelles du spécimen peuvent être observées en même temps.

SEM Microscope Simultaneous Imaging of Multiple Information

Réglage rapide de la rotation de l'image

Faites glisser une ligne et relâchez pour faire pivoter l'image sur place.

  • SEM Microscope Fast Image Rotation Adjustment
  • SEM Microscope Fast Image Rotation Adjustment
