Guide complet sur la résolution, le grossissement et les modes d'imagerie du microscope électronique à balayage (MEB)

Pour les chercheurs et les ingénieurs, comprendre les spécifications de base d'un Microscope électronique à balayage (MEB) est essentiel pour obtenir des résultats précis. Parmi les paramètres les plus importants, on trouve Résolution SEM , Grossissement SEM , et Modes d'imagerie SEM Ces trois facteurs définissent le niveau de détail, l'échelle et le type d'informations pouvant être capturés à partir d'un échantillon. Comprendre leur fonctionnement et leurs interactions vous aidera à choisir le MEB le mieux adapté à votre application.

Qu'est-ce que la résolution SEM et pourquoi est-elle importante ?

Résolution SEM Il s'agit de la plus petite distance entre deux points encore distincts. Elle est généralement mesurée en nanomètres. Une résolution MEB plus élevée permet de capturer des détails plus fins, essentiels à la recherche en nanotechnologie, à l'inspection des semi-conducteurs et à l'analyse avancée des matériaux.

Les principaux facteurs affectant la résolution du MEB sont la taille du spot du faisceau d'électrons, la tension d'accélération, le type de source d'électrons et les conditions de vide. Par exemple, un MEB à émission de champ atteint généralement une résolution supérieure à un MEB thermoionique. Une faible tension d'accélération améliore les détails de surface des échantillons délicats, tandis qu'un fonctionnement sous vide réduit permet une meilleure imagerie des matériaux non conducteurs.

Comprendre le grossissement du MEB

Grossissement SEM Il s'agit du rapport entre la taille de l'image affichée et la surface réelle scannée de l'échantillon. Contrairement au grossissement optique, le grossissement du MEB est contrôlé électroniquement par ajustement de la zone de balayage. La plupart des MEB modernes offrent un grossissement allant d'environ 10x à plusieurs centaines de milliers de fois, ce qui permet d'étudier à la fois de grandes structures et des caractéristiques nanométriques avec le même instrument.

Le lien entre la résolution et le grossissement du MEB

Tout en augmentant Grossissement SEM Agrandit une image, mais le niveau de détail significatif dépend toujours de la résolution du MEB. Si la limite de résolution est atteinte, un grossissement plus élevé ne révélera pas de détails structurels supplémentaires. Par exemple, un système avec une résolution de 1 nm fournit des images beaucoup plus nettes à fort grossissement qu'un système limité à 5 nm.

Modes d'imagerie SEM courants et leurs utilisations

Les SEM modernes présentent plusieurs modes d'imagerie , chacun étant conçu pour fournir des informations spécifiques :

• Imagerie électronique secondaire (SEI) – Fournit une topographie de surface haute résolution, idéale pour les études de morphologie.

• Imagerie électronique rétrodiffusée (BSE) – Révèle le contraste de composition basé sur les différences de numéros atomiques.

• Spectroscopie des rayons X à dispersion d'énergie (EDS) – Identifie et quantifie la composition élémentaire.

• Mode vide faible ou pression variable – Permet l’imagerie d’échantillons non conducteurs ou hydratés sans revêtement métallique.

Basculer entre différents modes d'imagerie permet une analyse complète d'un seul échantillon.

Choisir un SEM en fonction de la résolution, du grossissement et des modes d'imagerie

Lors de la sélection d'un SEM, tenez compte de l'équilibre entre Résolution SEM , Plage de grossissement du SEM , et disponible modes d'imagerie La haute résolution est essentielle pour la recherche à l'échelle nanométrique. Une large plage de grossissement garantit une flexibilité pour différentes tailles d'échantillons, et les multiples modes d'imagerie augmentent la polyvalence pour la recherche et les applications industrielles.

Comment SEM CIQTEK Exceller dans les modes de résolution, de grossissement et d'imagerie

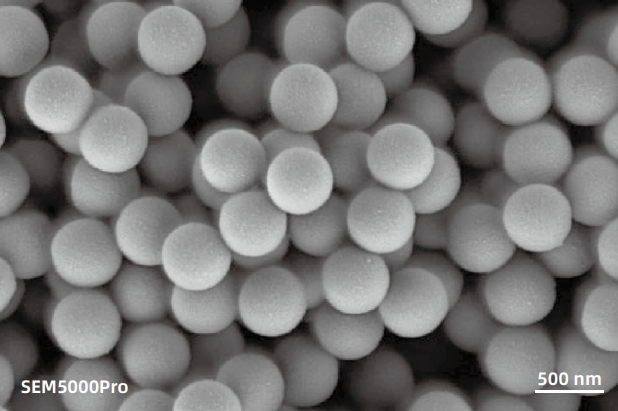

Les MEB CIQTEK atteignent une résolution nanométrique, permettant aux utilisateurs d'observer des caractéristiques de surface ultrafines avec une netteté exceptionnelle. Ce niveau de détail est crucial pour des domaines tels que l'inspection des semi-conducteurs, la recherche sur les nanomatériaux et la fabrication de précision, où la précision à la plus petite échelle détermine la qualité des résultats.

Plage de grossissement flexible

Les MEB CIQTEK offrent une large plage de grossissement, permettant des transitions fluides entre des vues d'ensemble à faible grossissement et des images nanométriques à très fort grossissement. Cette flexibilité permet aux chercheurs de localiser rapidement les zones d'intérêt, puis de zoomer pour un examen détaillé, le tout sans perte de qualité d'image.

Plusieurs modes d'imagerie dans un seul système

Les systèmes MEB CIQTEK intègrent plusieurs modes d'imagerie, notamment l'imagerie par électrons secondaires pour la morphologie de surface, l'imagerie par électrons rétrodiffusés pour le contraste compositionnel et le fonctionnement sous vide faible pour les échantillons non conducteurs ou sensibles à l'humidité. Des outils d'analyse optionnels, comme l'EDS, fournissent des données sur la composition élémentaire. Cette fonctionnalité multimode permet aux utilisateurs de réaliser des analyses complètes sans changer d'instrument.

Haute valeur ajoutée et rentabilité

Outre leur excellence technique, les MEB CIQTEK offrent un rapport qualité-prix exceptionnel. En combinant une optique électronique avancée, un matériel fiable et un logiciel intuitif à un prix compétitif, nous offrons l'un des meilleurs rapports performances/prix du marché. Les laboratoires peuvent accéder à une technologie MEB de pointe tout en optimisant leur budget et leur efficacité opérationnelle.
