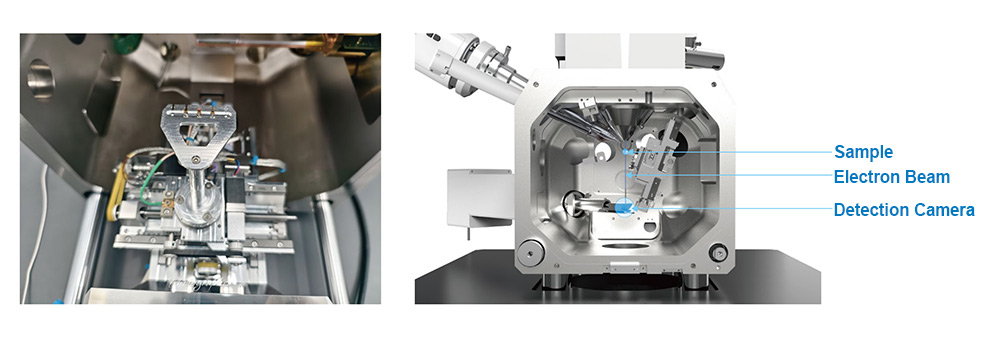

CIQTEK dévoile sa solution 4D-STEM pour la microscopie électronique avancée

Géorgie + Microscope électronique à balayage à émission de champ à faisceau d'ions focalisés Le Microscope électronique à balayage à faisceau d'ions focalisés (FIB-SEM) CIQTEK DB550 Il est équipé d'une colonne à faisceau ionique focalisé pour la nanoanalyse et la préparation d'échantillons. Il utilise la technologie d'optique électronique « super tunnel », une faible aberration et un objectif amagnétique, et sa fonction « basse tension et haute résolution » garantit ses capacités d'analyse à l'échelle nanométrique. Les colonnes d'ions facilitent une Ga + Source d'ions métalliques liquides avec faisceaux d'ions hautement stables et de haute qualité pour garantir la nanofabrication. Le DB550 est une station de travail tout-en-un pour la nanoanalyse et la fabrication, dotée d'un nanomanipulateur intégré, d'un système d'injection de gaz et d'une interface utilisateur intuitive.

Ultra haute résolution Microscope électronique à balayage à filament de tungstène Le CIQTEK SEM3300 Microscope électronique à balayage (MEB) Il intègre des technologies telles que l'optique électronique « Super-Tunnel », les détecteurs d'électrons intégrés à la lentille et les objectifs composés électrostatiques et électromagnétiques. En appliquant ces technologies au microscope à filament de tungstène, la limite de résolution historique de ce type de microscope est dépassée, permettant ainsi à ce dernier d'effectuer des analyses basse tension auparavant réservées aux microscopes à émission de champ.

Microscopie électronique à balayage à émission de champ à ultra-haute résolution (FESEM) Le CIQTEK SEM5000X Il s'agit d'un microscope électronique à fluorescence à ultra-haute résolution (FESEM) doté d'une conception optimisée de la colonne optique électronique, réduisant les aberrations globales de 30 %, pour une résolution ultra-élevée de 0,6 nm à 15 kV et 1,0 nm à 1 kV. Sa haute résolution et sa stabilité en font un outil précieux pour la recherche sur les matériaux nanostructuraux avancés, ainsi que pour le développement et la fabrication de puces semi-conductrices de haute technologie.
